Hva innebærer hele CNC-produksjonsprosessen?

Fra innledende produktdesign og CAD-modellering, gjennom CAM-programmering, maskinoppsett og selve maskineringen, til endelig kvalitetsinspeksjon og etterbehandling, utforsker den hvordan digital presisjon og mekanisk effektivitet konvergerer for å skape komplekse metalldeler.

Trinn 1: Produktdesign og CAD-tegning

AlleCNC produksjonstarter med kundens produktkrav. Designteamet vårt bruker CAD-programvare til å tegne nøyaktige 2D-tekniske tegninger og bygge komplette 3D-produktmodeller, som legger grunnlaget for den ferdige delens endelige form.

Design for kontroll

Vi evaluerer råvareytelse, plass til verktøytilgang, prosesseringsvansker og produksjonskostnader på designstadiet for å unngå senere produksjonsproblemer.

Komplette modellstandarder

3D-modeller må fullt ut vise alle strukturelle trekk ved delen.

Tydelige tekniske merker

Alle tegninger trenger markerte dimensjonstoleranser, geometriske toleranser og krav til overflateruhet for referanse under produksjon.

Trinn 2: CAM-programmering og maskineringsprosessplanlegging

CAM-programvare fungerer som bindeleddet mellom designfiler og CNC-maskinverktøy. Våre tekniske programmerere konverterer CAD-modeller til G-kode og M-kode, det lesbare kommandospråket for CNC-utstyr.

Maskinering Stage Division

Vi skiller grovskjæring og sluttskjæring for alle deler: grovbearbeiding fjerner overflødig materiale raskt, mens etterbearbeiding låser presisjon og overflatekvalitet.

Optimalisering av skjæreverktøy og bane

Vi velger matchende skjæreverktøy og designer kortest mulig skjæreveier for å redusere tomgangsreisetid og øke den totale produksjonseffektiviteten.

Egendefinerte skjæreparametere

Teknikere setter spindelhastighet, matehastighet, skjæredybde og skjæretrinn strengt basert på delmateriale og struktur.

Simuleringstest før produksjon

Vi kjører en fullstendig 3D-skjæresimulering inne i programvaren for å sjekke for verktøykollisjon, overkapping og verktøybrudd før vi sender programmer til verkstedet.

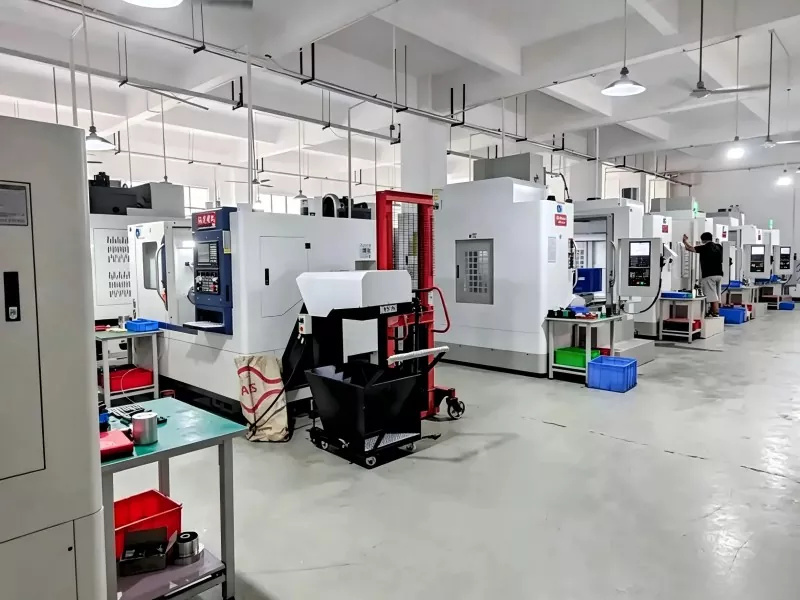

Trinn 3: Maskinoppsett og klargjøring på stedet

Før formell kutting fullfører verkstedoperatører alt fysisk oppsettarbeid for å matche det digitale programmet.

Forberedelse av verktøy

Operatører forbereder alle nødvendige skjæreverktøy som oppført på prosessarket, måler hvert verktøys lengde og diameter, og monter dem deretter riktig inn i maskinmagasinet.

Råstoffklemming

Skruestikk, trykkplater eller spesialtilpassede armaturer brukes til å låse råvareemner tett på arbeidsbordet, og forhindrer forskyvning under høyhastighetsskjæring.

Verktøyinnstilling og opprinnelseskalibrering

Arbeidskoordinatsystemer (som G54) er satt til å bekrefte nullpunktet til arbeidsstykket slik at maskinen nøyaktig kan lokalisere råmaterialet.

Programopplasting

Fullt verifiserte feilfrie G-kodefiler lastes opp til CNC-maskinkontrollsystemet.

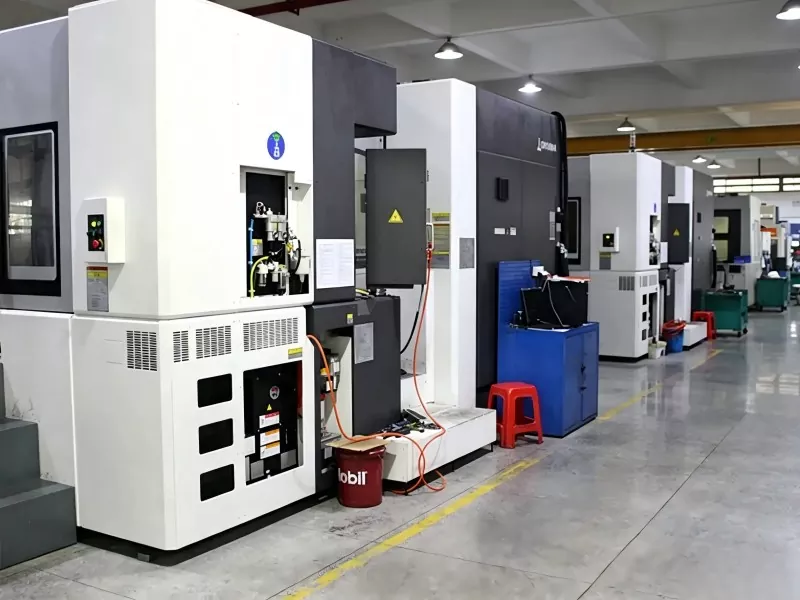

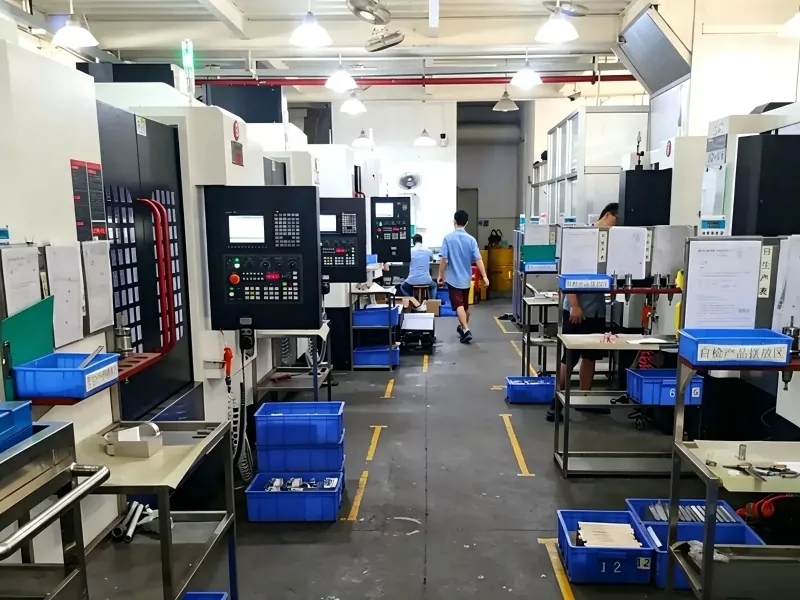

Trinn 4: Automatisk maskinering og sanntidsovervåking

CNC-maskinen kjører automatisk etter opplastet kode, og multi-akse kobling fullfører materialkutting. Operatører holder konstant øye med hele løpeprosessen.

Vanlige CNC-bearbeidingstyper

Fresing: Roterende skjæreverktøy beveger seg mot faste arbeidsstykker, ideelt for komplekse flate overflater, hulrom og buede 3D-profiler.

Dreiing: Råvareemner spinner mens skjæreverktøy beveger seg, brukt til roterende deler som aksler, skiver og hylser (som våre messingstøpeinnsatser).

Boring og tapping: Nøyaktig hullboring og innvendig gjengebehandling for festemontering.

Viktige overvåkingspunkter på stedet

Operatører må holde nøye øye med disse detaljene under produksjonen:

Tilstrekkelig kjølevæske som dekker skjæreområdene fullt ut

Tegn på verktøyslitasje eller avskallede skjærekanter

Uvanlig vibrasjon eller sterk unormal støy fra maskinen

Trinn 5: Presisjonsinspeksjon og kvalitetskontroll

Når maskineringen er ferdig, går alle delene gjennom streng QC-testing for å bekrefte at de samsvarer med alle tegningsspesifikasjoner.

Grunnleggende dimensjonssjekk

Arbeidere bruker digitale skyvelære, mikrometer og go/no-go-målere for rask størrelsesverifisering.

Høypresisjon dimensjonstesting

For ultratoleranse eller komplekse buede deler tester koordinatmålemaskiner (CMM) og optiske bildedetektorer geometriske toleranser nøyaktig.

Test av overflatefinish

Overflateruhetstestere kontrollerer overflateglattheten for å eliminere åpenbare verktøymerker og overflatedefekter.

Trinn 6: Etterbehandling og overflatebehandling

Deler som består kvalitetskontroll får sekundær behandling for å møte standarder for montering og utseende.

Avgrading

Håndverktøy, poleringsmaskiner eller ultralydutstyr fjerner skarpe grader og kanter for å unngå riper og sikre jevn montering.

Rengjøring av deler

All skjæreolje, metallspon og overflatesmuss vaskes fullstendig av hvert arbeidsstykke.

Tilpasset overflatebehandling

Vi tilbyr flere overflatebehandlingsalternativer i henhold til bruksscenarier: sandblåsing, galvanisering, anodisering, svart oksidbelegg, pulversprøyting og mer for antirustbeskyttelse og dekorative effekter.

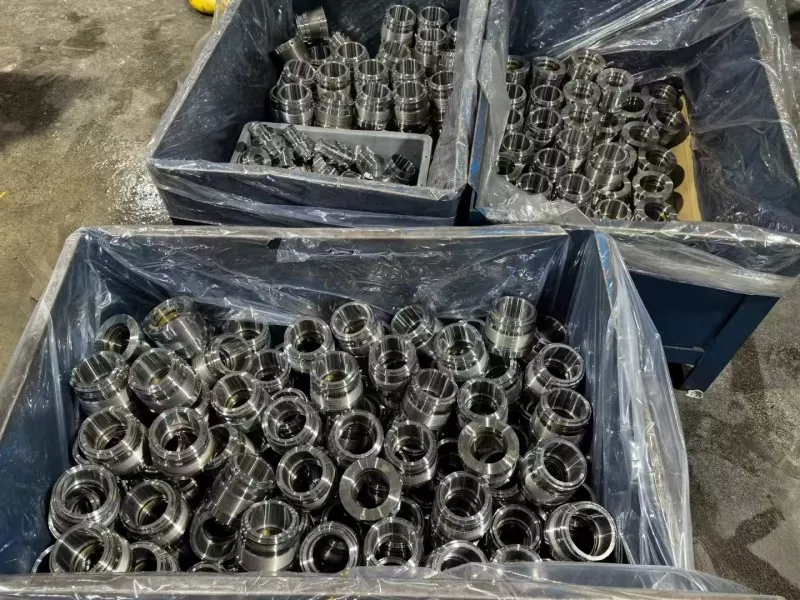

Sluttkontroll og pakking

En siste full sjekk av ferdige varer, antirustbehandling, komponentmontering og støtsikker emballasje for forsendelse.
