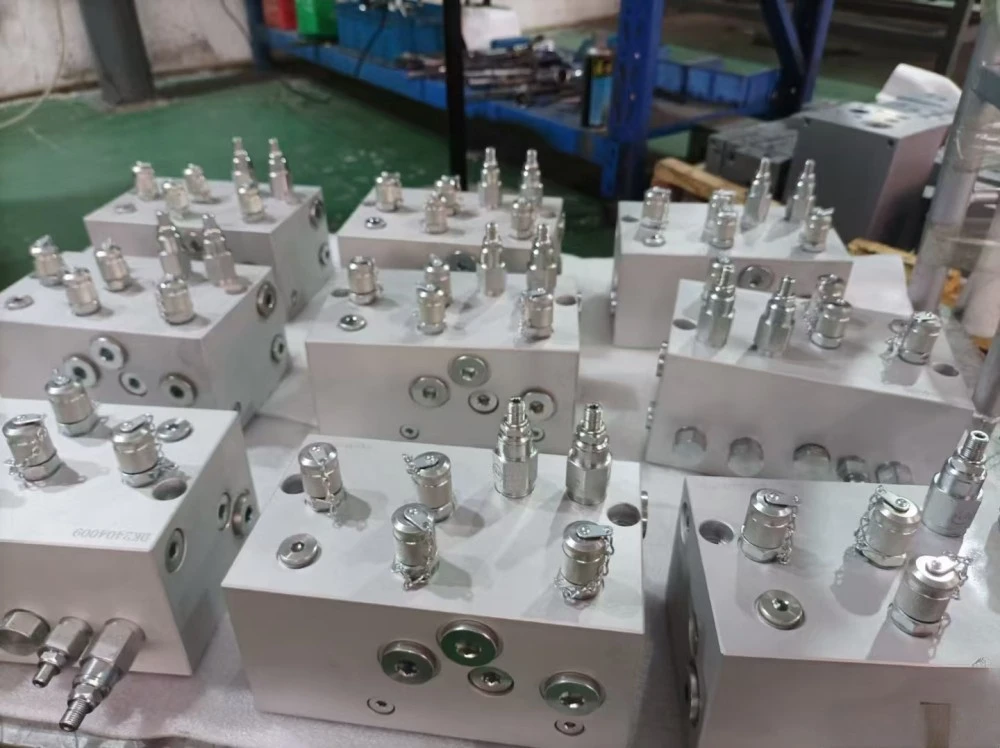

CNC-maskinert hydraulisk kobling

CNC-maskinert hydraulisk kobling er en hydraulisk kobling som forbinder slanger, rør, pumper, ventiler og sylindre i et hydraulisk system. Det ser enkelt ut - en metallkropp med gjenger og en tetningsflate - men den fungerer under brutale forhold: trykk fra 50 til 400+ bar, temperatursvingninger, vibrasjoner og hydraulikkvæske som finner enhver lekkasjebane som vann finner en sprekk.

Beslagets jobb er å tette. Enten det er en JIC 37° flare, en ORFS (O-ring flate tetning), en BSPP parallellgjenge eller en NPT konisk gjenge, er tetningsgeometrien maskinert til mikron presisjon. En tetningsflate ut av rund med 0,02 mm er et beslag som gråter. En gjenge med revet rot er et beslag som blåser av under trykk. Det er derfor maskineringskvalitet ikke er en "nice to have" her – det er et sikkerhetsproblem.

Nøkkelfunksjoner og fordeler med CNC-maskinert hydraulisk kobling

Tetningsoverflater maskinert, ikke "god nok" 37° flarekjeglen, O-ringsporet og seteflatene er maskinert med kontrollerte toleranser (setevinkel ±0,5°, overflatefinish Ra 0,8μm maks.). En skikkelig tetningsflate er det som holder 350 bar inne i røret og utenfor utstyrsrommet ditt.

Rene, skarpe tråder Tråder kuttes eller rulles til 6g/6H med full profil - ingen revne røtter, ingen overrullede topper. Koniske gjenger (NPT/BSPT) er verifisert med L1/L2 ringmålere for å garantere en tett, ikke-lekkende skjøt.

Trykktestet selvtillit Vi trykktester fittings til 1,5× nominelt arbeidstrykk på prøvetakinger, og hver fitting blir visuelt og dimensjonalt inspisert. For kritiske applikasjoner er 100 % trykktesting tilgjengelig.

Materialrett for væsken Forsinket karbonstål for standard mineraloljesystemer; rustfritt 316 for mat, marine og aggressive væsker; messing for lavtrykk pneumatisk og vannservice. Riktig materiale forhindrer galvanisk korrosjon og for tidlig svikt.

Renslighet du kan spesifisere Fittings rengjøres med ultralyd og pakkes i henhold til renslighetsspesifikasjonene dine – inkludert ISO 4406 renslighetsklasser for sensitive servo- og proporsjonalsystemer.

Produktspesifikasjoner

Typiske applikasjoner

Som en CNC-maskinert produsent og leverandør av hydrauliske armaturer, leverer Tuoyuan Metal armaturer i bulk til fabrikkdirekte priser for:

Mobil hydraulikk — gravemaskiner, lastere, landbruksmaskiner

Industrielle hydrauliske systemer - presser, sprøytestøpemaskiner, maskinverktøy

Anleggsutstyr hydrauliske kretser

Marine og offshore hydrauliske systemer (316 rustfritt)

Matforedlings- og farmasøytiske væskelinjer

Testbenker, smøresystemer og pneumatiske kretser

Produksjonsprosess

Hydrauliske beslag er maskinert fra stanglager på CNC dreiebenker - ofte i en enkelt klemsyklus. Sekskantlegemer dreies, bores, gjenges, og tetningsgeometrien (flaskekonus, O-ringspor eller konisk) kuttes med dedikert verktøy. Enkeltoppsettstilnærmingen er det som holder tetningsflaten konsentrisk med gjengen.

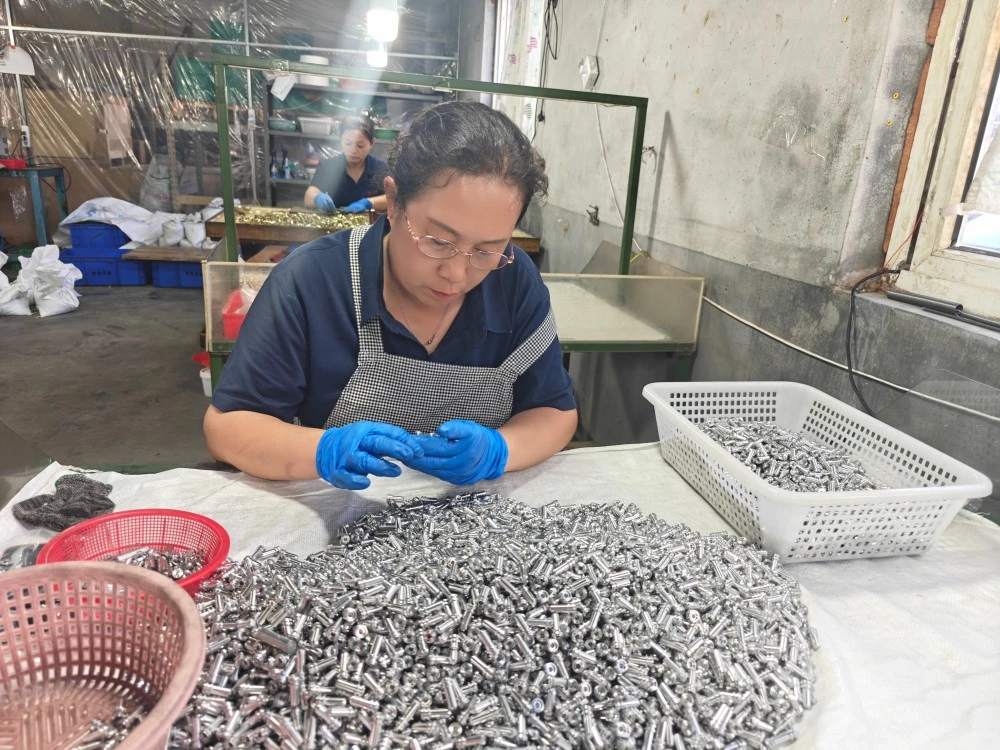

Etter maskinering avgrades fittings - kritisk på tetningsflatene - og overflatebehandles deretter (sinkbelegg, sink-nikkel eller passivering). Fittings rengjøres med ultralyd for å fjerne spon og rester, og deretter inspiseres: gjengemåling, setevinkelkontroll, dimensjonsmåling og prøvetaking av trykktesting.

Hvorfor velge Tuoyuan Metal

Maskineringspresisjon der det teller Våre CNC dreiebenker holder gjentatt posisjoneringsnøyaktighet på ≤±0,003 mm, og vi bearbeider rutinemessig til ±0,01 mm på beslag – toleransebåndet som holder tetningsflatene sanne og gjengene rene.

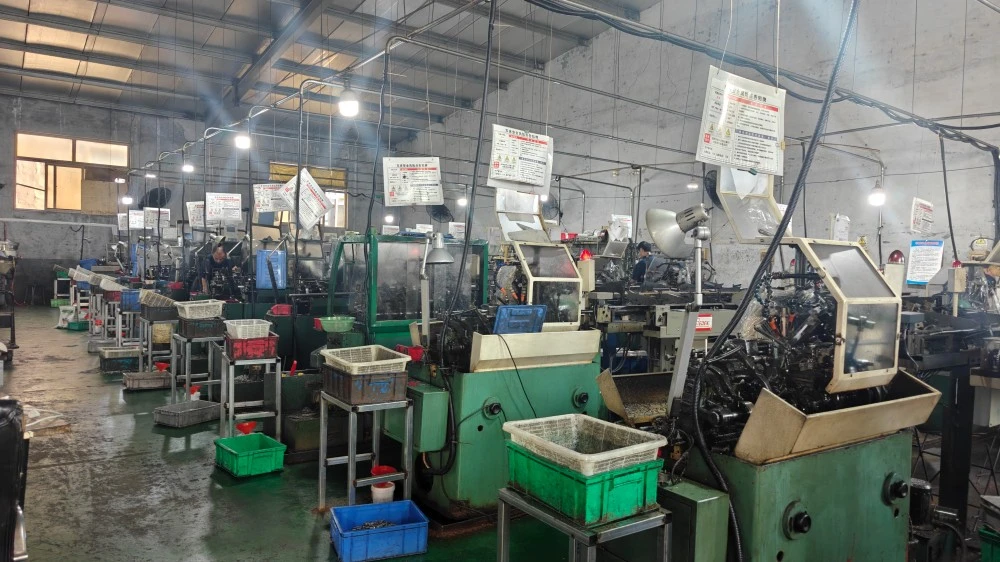

Tiår med metallbearbeidingsekspertise Over 10 år i presisjonsdreide deler, med en 5000 m² fabrikk, 20 CNC dreiebenker og 100 millioner deler årlig kapasitet. Vi har bearbeidet alle beslagsstandarder i denne katalogen – mange ganger.

48-timers kvalitetsrespons Hvis det oppdages et problem, svarer vi innen 48 timer og tar fullt kompensasjonsansvar som avtalt. Denne forpliktelsen, respektert konsekvent, er grunnen til at 95 % av kundene våre bestiller på nytt.

Eksportklar dokumentasjon Materialsertifikater, inspeksjonsrapporter og trykktestposter sendes med hver bestilling. Tredjeparts inspeksjonskoordinering tilgjengelig.

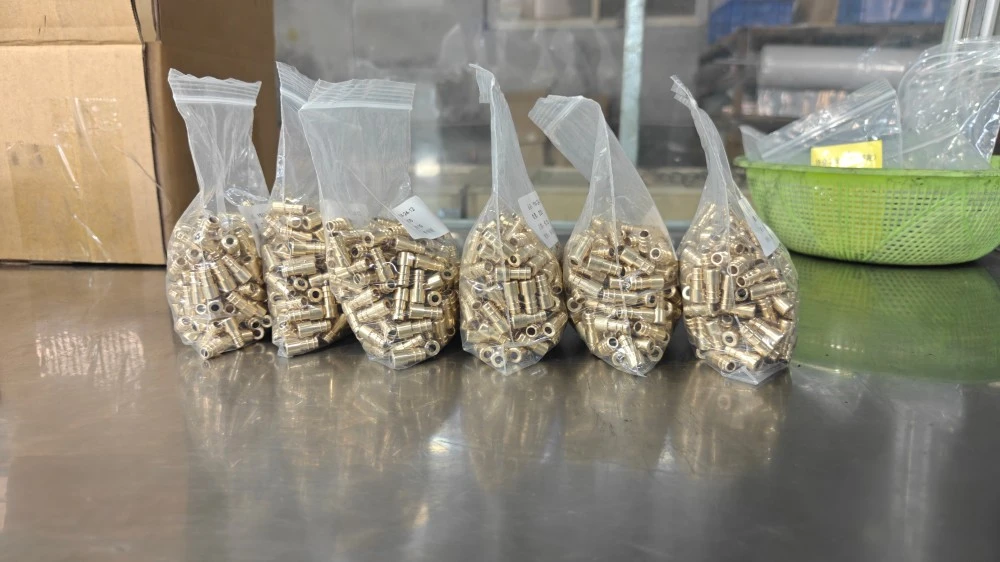

Emballasje og frakt

Beslag rengjøres, beskyttes mot korrosjon og pakkes i polyposer, kartonger eller eksporttrekasser. Ekspress-, luft- og sjøfrakt tilgjengelig fra Qingdao havn. Dokumentasjon: Kommersiell faktura, pakkeliste, fraktbrev, opprinnelsessertifikat, materialprøvesertifikat. For CNC-maskinerte hydrauliske tilpasningspriser, bulkbestillinger eller et tilbud, kontakt vårt eksportteam.

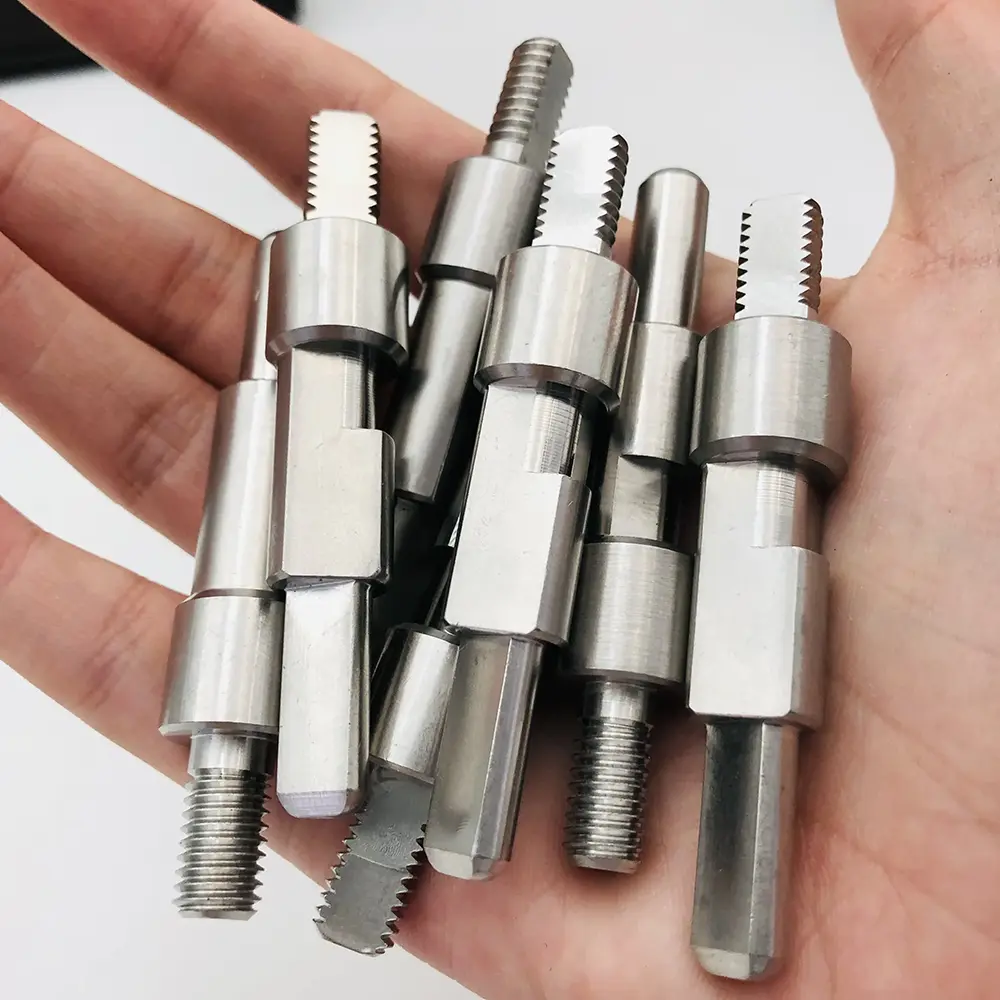

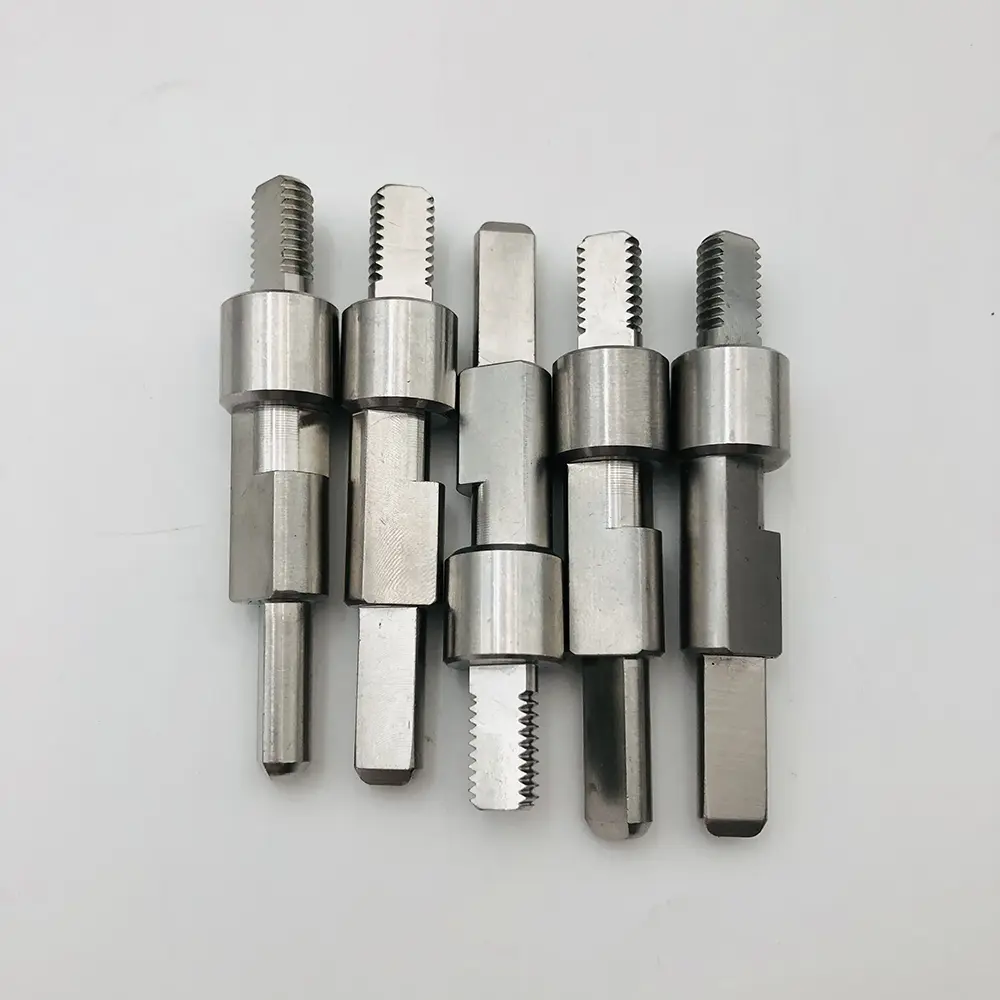

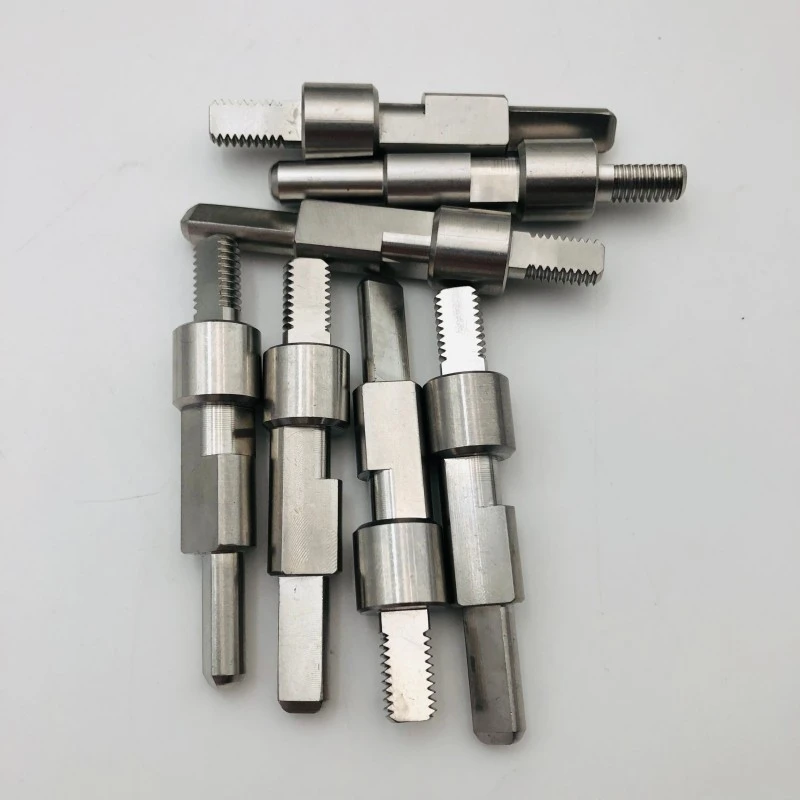

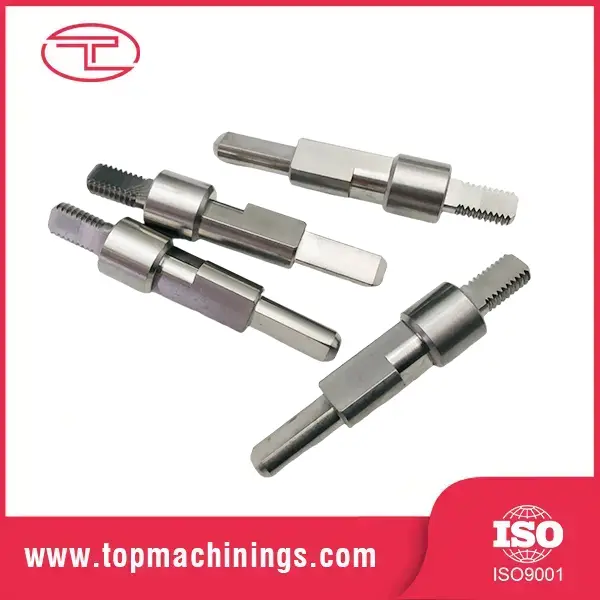

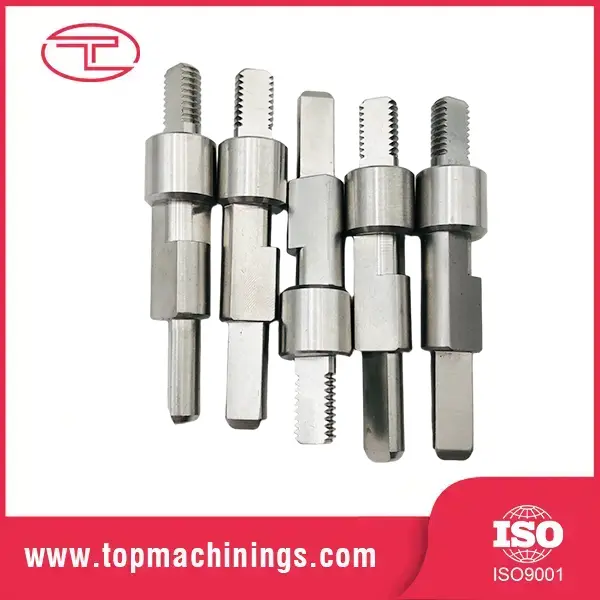

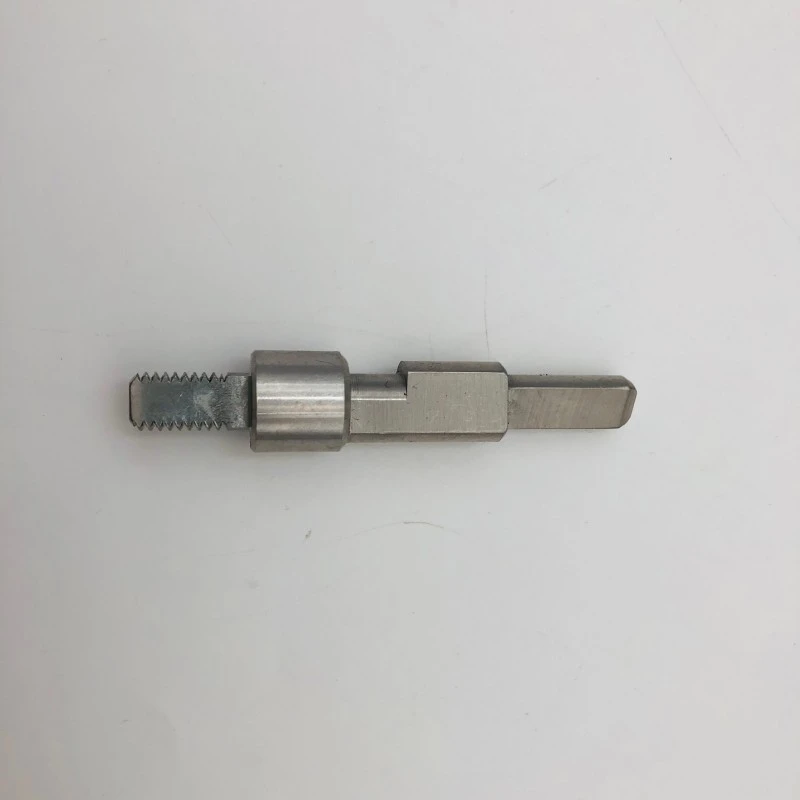

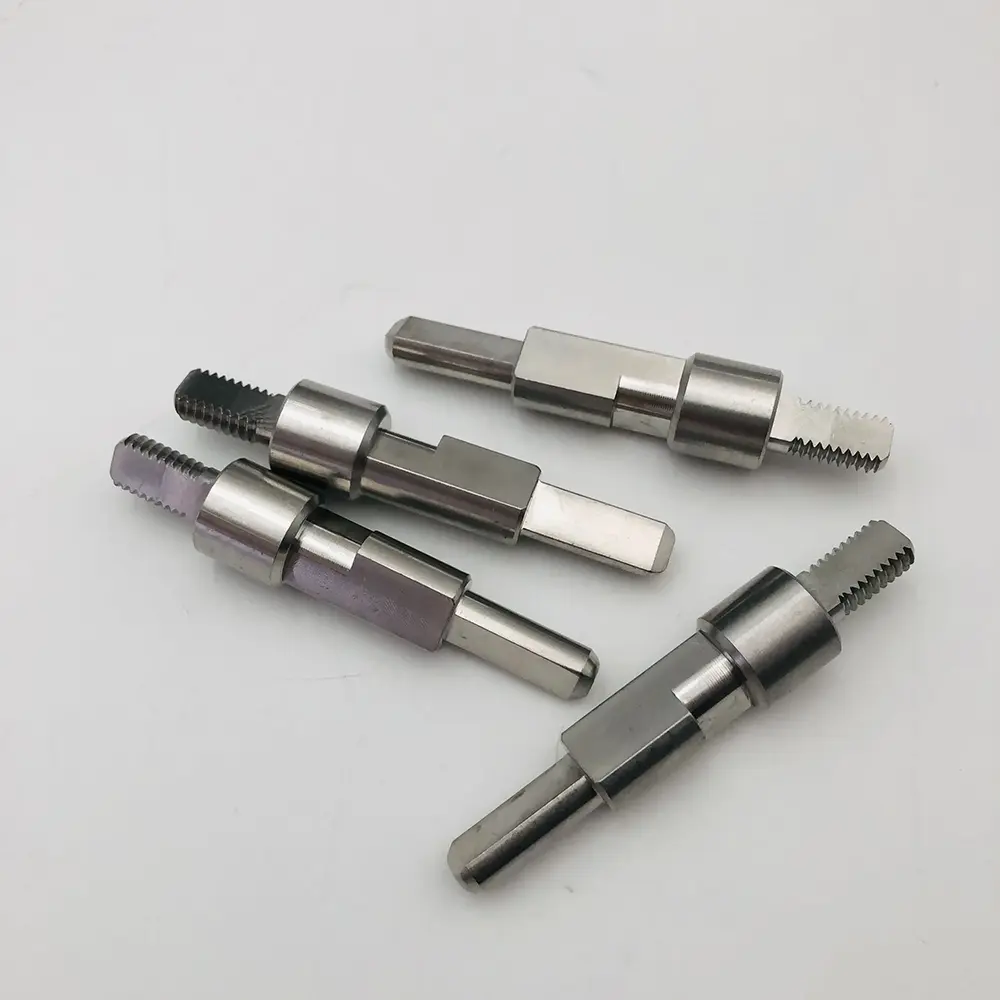

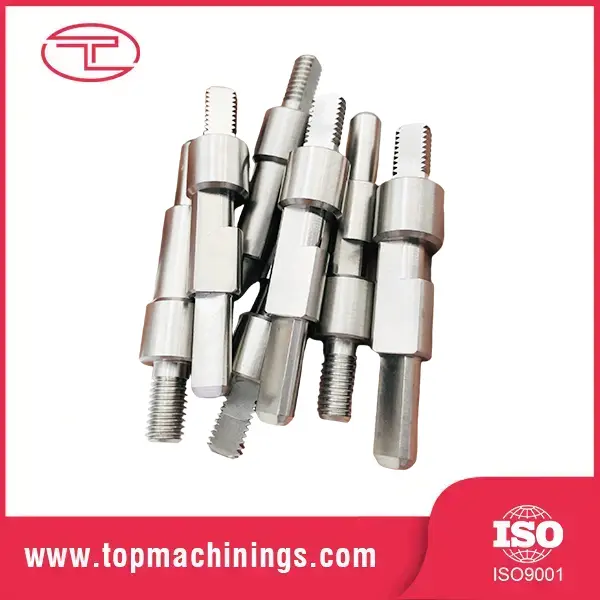

Høypresisjon gjengede aksler for industrielt utstyr

Kunde: Europeisk produsent av hydraulisk utstyr

Bransje: Fluid Power & Industrial Automation

Materiale: Rustfritt stål / karbonstål

Prosess: Presisjon CNC-dreiing, fresing, gjenging og varmebehandling

Kunden krevde tilpassede flertrinns gjengede aksler med stramme toleranser og jevn overflatefinish for å forhindre lekkasje og mekanisk slitasje i høytrykks hydrauliske sammenstillinger. Standard markedskomponenter klarte ikke å tilfredsstille deres spesifikke dreiemoment- og innrettingskrav.

Ved å bruke fleraksede sveitsiske CNC-dreie- og presisjonsfresemaskiner, produserte vi tilpassede aksler med eksakte gjengeprofiler og flatfreste egenskaper i henhold til kundens tekniske tegninger. Streng kvalitetskontroll, inkludert 100 % testing av gjengemåler og kontroller av overflateruhet, ble brukt før forsendelse.

FAQ

Spørsmål: Hvilken monteringsstandard skal jeg bruke?

A: Det avhenger av din region og slangeender: JIC er vanlig i Nord-Amerika, BSP i Europa/Asia, metrisk DIN i Tyskland, ORFS der vibrasjoner og lekkasjefri ytelse betyr noe. Send oss ​​dine nåværende beslag eller tegninger, så identifiserer vi standarden og leverer matchende beslag.

Spørsmål: Hvilket trykk tåler beslagene dine?

A: Standard armaturer er vurdert til 350 bar arbeidstrykk; høytrykkskonfigurasjoner opp til 630 bar. Vi trykktester samplede partier til 1,5× nominelt trykk.

Spørsmål: Kan du levere beslag i rustfritt stål for mat eller marin bruk?

A: Ja — SUS316-fittings med passiveringsfinish er tilgjengelig for mat-, marine- og farmasøytiske applikasjoner. Materialsertifikater leveres.

Spørsmål: Tilbyr du tilpassede beslag per tegning?

A: Ja, helt tilpassede beslag er vår spesialitet. Send en tegning eller prøve, og vi vil maskinere til din nøyaktige geometri, inkludert tilpassede portkonfigurasjoner.

Spørsmål: Hva er din MOQ og leveringstid for CNC-maskinert hydraulisk montering?

A: Prøver: 3–5 dager, MOQ fleksibel. Produksjon: gjennomsnittlig 15 dager. Sjøfrakt fra Qingdao, eller ekspress for presserende små bestillinger.
