Hva er titanpresisjonsdreide deler og hvorfor er de viktige i produksjonen?

1. Hva er titanpresisjonsdreide deler?

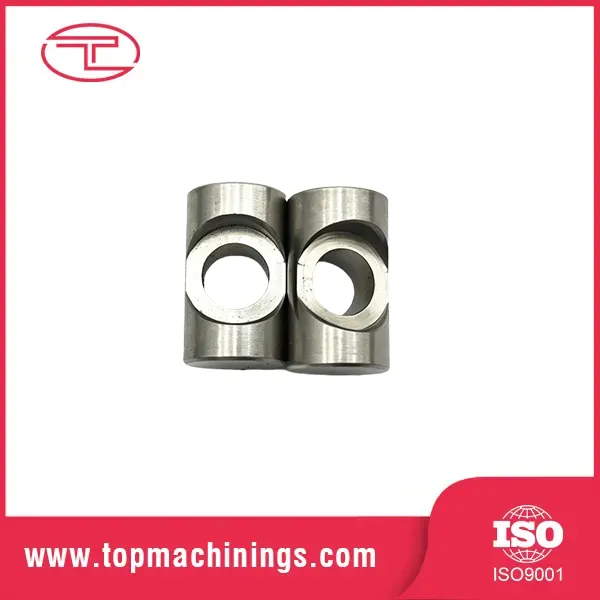

Titanium presisjonsdreide delerer komponenter produsert ved å fjerne materiale fra roterende titanmateriale ved hjelp av spesialisert dreieutstyr. Computer numerical control (CNC)-systemer veileder skjæreverktøyene for å produsere nøyaktige diametre, lengder, spor, gjenger, boringer og andre spesifiserte funksjoner.

I motsetning til generelle metallkomponenter, er presisjonsdreide deler designet for å møte definerte tekniske krav. Deres dimensjoner og overflateforhold kan direkte påvirke tetningsytelse, monteringsjustering, rotasjonsbevegelse, festepålitelighet og utstyrets levetid.

Typiske eksempler inkluderer titanaksler, foringer, hylser, pinner, gjengede beslag, avstandsstykker, koblinger og tilpassede sylindriske komponenter. Avhengig av tegningen kan en del kreve dreiing alene eller ekstra fresing, boring, gjenging, sliping og overflatebehandling.

Hva gjør en dreiet del virkelig presisjonskonstruert?

• Dimensjonsnøyaktighet:Kritiske diametre, lengder og boringer forblir innenfor spesifiserte toleranser.
• Geometrisk kontroll:Konsentrisitetsrelaterte krav, utløp, rundhet og andre geometriske egenskaper kontrolleres der det er nødvendig.
• Overflatekvalitet:Funksjonelle overflater oppfyller spesifiserte krav til ruhet og etterbehandling.
• Materialkonsistens:Titankvaliteten og materialtilstanden samsvarer med tekniske spesifikasjoner.
• Repeterbarhet:Produksjonsprosesser opprettholder konsistente resultater på tvers av godkjente partier.

For kjøpere er målet ikke bare å få tak i en titankomponent. Det er for å få en komponent som passer sammenstillingen, fungerer pålitelig i driftsmiljøet og kan produseres konsekvent med ønsket volum.

2. Hvorfor er titan viktig i presisjonsproduksjon?

Titan velges når konvensjonelle metaller ikke kan gi den nødvendige kombinasjonen av mekanisk ytelse, vekt og miljømotstand. Fordelene er spesielt verdifulle i kompakte sammenstillinger der hver komponent må levere pålitelig ytelse uten å legge til unødvendig masse.

Høy styrke med lav vekt

Titanlegeringer gir et gunstig styrke-til-vekt-forhold. Sammenlignet med mange stål, kan titanlegeringer gi betydelige vektbesparelser samtidig som den opprettholder styrken som trengs for passende utformede komponenter. Dette gjør dem attraktive for maskinvare for romfart, lette mekanismer og bærbart utstyr.

Utmerket korrosjonsbestandighet

Titan danner naturlig en beskyttende oksidfilm som bidrar til korrosjonsbestandigheten i mange miljøer. Avhengig av kvalitet og serviceforhold, kan den være egnet for marineutstyr, kjemiske prosesseringssystemer og komponenter som er utsatt for fuktighet eller etsende medier.

Likevel bør kompatibiliteten alltid vurderes mot de faktiske kjemikaliene, temperaturene, sprekkforholdene og driftstrykket som er involvert. Ingen enkelt titankvalitet er egnet for alle miljøer.

Pålitelig ytelse i krevende applikasjoner

Passende utvalgte titankomponenter kan gi en nyttig kombinasjon av mekanisk styrke, korrosjonsbestandighet og langsiktig funksjonell pålitelighet. Visse titankvaliteter tilbyr også god biokompatibilitet, selv om medisinsk bruk krever ekstra materiale, produksjon og regulatoriske kontroller.

Potensial for langsiktig verdi

Titan koster vanligvis mer å kjøpe og bearbeide enn vanlige aluminium- eller stålalternativer. Imidlertid bør verdien vurderes over komponentens levetid. Lavere vekt, redusert korrosjonsrelatert vedlikehold og applikasjonsspesifikke ytelsesfordeler kan rettferdiggjøre den første investeringen.

Den mest økonomiske løsningen er ikke nødvendigvis materialet med lavest enhetspris. Det er materialet som oppfyller applikasjonens funksjonskrav uten unødvendig bearbeiding eller overdreven spesifikasjon.

3. Hvilke titankarakterer bør du vurdere?

Materialvalg påvirker styrke, korrosjonsbestandighet, bearbeidbarhet, kostnad og samsvar med kundespesifikasjoner. To vanlige valg er kommersielt rent titan Grad 2 og titanlegeringen Ti-6Al-4V, vanligvis kjent som Grade 5. Andre kvaliteter kan være mer passende for spesifikke kjemiske, strukturelle eller regulerte bruksområder.

Tabellen gir en generell utvalgsguide, ikke en erstatning for ingeniørgodkjenning. Materialkvaliteter, leveringsforhold og nasjonale standarder eller industristandarder er ikke automatisk utskiftbare. Kjøpere bør spesifisere nøyaktig karakter, gjeldende standard og nødvendig materialtilstand.

Hvordan kan du unngå materialvalgsfeil?

• Identifiser de faktiske belastningene, temperaturområdet og omgivelsene.
• Bekreft om korrosjonsmotstand, styrke, tretthetsytelse eller vekt er hovedkravet.
• Se gjennom materialstandarden og eventuelle kundespesifikke begrensninger.
• Bekreft om materialsertifikater og batchsporbarhet er nødvendig.
• Be produsenten om å gjennomgå materialtilgjengeligheten før produksjonsplanen godkjennes.

Å velge en karakter utelukkende fordi den er beskrevet som høy styrke eller korrosjonsbestandig kan øke kostnadene uten å forbedre det ferdige produktet. Materielle beslutninger bør baseres på målbare driftskrav.

4. Hvordan produseres titan presisjonsdreide deler?

Pålitelig titansreiing krever en kontrollert arbeidsflyt som kobler sammen ingeniørgjennomgang, materialforberedelse, maskinering, inspeksjon og endelig levering. Hvert trinn bidrar til å forhindre defekter som ellers kan oppstå under montering eller feltdrift.

Trinn 1: Tegningsgjennomgang og designevaluering

Produsenten vurderer teknisk tegning, tredimensjonal modell, kritiske dimensjoner, gjenger, overflatekrav og produksjonsmengde. Potensielle problemer inkluderer unødvendig stramme toleranser, utilgjengelige funksjoner, tynne vegger og komplekse indre geometrier.

Tidlig teknisk tilbakemelding hjelper til med å identifisere endringer som kan forenkle maskinering uten at det går på bekostning av funksjonen.

Trinn 2: Materialforberedelse

Råmaterialet velges i henhold til spesifisert titankvalitet, lagerform, dimensjoner og materialtilstand. Ved behov kontrolleres sertifikater og identifikasjonsdokumenter før produksjonen starter.

Trinn 3: CNC-dreiing

Under CNC-dreiing roterer arbeidsstykket mens skjæreverktøy fjerner materiale i henhold til den programmerte bearbeidingssekvensen. Avhengig av designet kan prosessen skape ytre diametre, skuldre, spor, boringer og andre rotasjonsfunksjoner.

Passende arbeidshold, verktøygeometri, skjæreparametere og kjølevæskelevering er avgjørende for stabil produksjon.

Trinn 4: Sekundære operasjoner

Noen komponenter krever ekstra fresing, boring, tapping, gjengeskjæring, sliping eller avgrading. Disse operasjonene bør koordineres for å beskytte kritiske overflater og opprettholde dimensjonsforhold mellom funksjoner.

Trinn 5: Inspeksjon og etterbehandling

Ferdige komponenter kontrolleres mot tegnings- og innkjøpskrav. Avhengig av applikasjonen kan dette inkludere dimensjonsmåling, gjengeinspeksjon, overflateruhetstesting, visuell inspeksjon og gjennomgang av materialdokumentasjon.

Enhver spesifisert etterbehandling bør vurderes for kompatibilitet med titankvaliteten, funksjonskrav og påfølgende monteringsoperasjoner.

Trinn 6: Pakking og levering

Deler bør rengjøres og pakkes på en måte som beskytter gjenger, tetningsflater og presisjonsfunksjoner. Tydelig merking og sporbarhetsregistreringer kan forenkle mottaksinspeksjon og lagerstyring.

5. Hvilke maskineringsutfordringer bør kjøpere forstå?

Titan kan bearbeides med suksess, men oppførselen er forskjellig fra mange vanlige ingeniørmetaller. Å forstå disse forskjellene hjelper kjøpere med å vurdere tilbud, produksjonsplaner og produksjonsevne mer realistisk.

Varmekonsentrasjon og verktøyslitasje

Titan har relativt lav varmeledningsevne, så varmen kan konsentreres nær skjæresonen. Dette kan akselerere verktøyslitasje og påvirke overflatekvaliteten hvis skjæreforhold og kjøling ikke er riktig kontrollert.

Egnede skjæreverktøy, stabile maskineringsparametere, effektiv kjølevæsketilførsel og rettidig utskifting av verktøy bidrar til å opprettholde prosesskonsistens.

Elastisk gjenoppretting og dimensjonsvariasjon

Titans elastiske oppførsel kan føre til at materialet fjærer tilbake etter at skjærekreftene er fjernet. Tynnveggede komponenter og slanke skaft er spesielt følsomme for arbeidstrykk og skjærekrefter.

Forsiktig fixturdesign, passende maskineringssekvenser og mellommåling kan bidra til å redusere forvrengning og forbedre dimensjonskontroll.

Chipkontroll og overflatedefekter

Ukontrollerte spon kan forstyrre maskinering, skade ferdige overflater og forstyrre automatisert produksjon. Feil verktøyforhold kan også føre til overflaterivning, oppbygging av materiale på skjærekanten eller inkonsekvente overflatebehandlinger.

Effektiv sponevakuering og inspeksjon av kritiske overflater er derfor viktige deler av prosessen.

Høyere produksjonskostnader

Titans materialpris, bearbeidingstid, verktøyforbruk og inspeksjonskrav kan alle påvirke den ferdige komponentkostnaden. Trange toleranser, komplekse funksjoner og krevende dokumentasjon kan øke kostnadene ytterligere.

Kjøpere kan ofte forbedre kostnadseffektiviteten ved å forenkle ikke-funksjonelle funksjoner, unngå unødvendig stramme toleranser og velge en passende produksjonsmengde.

6. Hvordan kan du spesifisere de riktige toleransene?

Toleranser bestemmer hvor mye en produsert dimensjon kan variere mens den forblir akseptabel. I presisjonsdreide titandeler avhenger den passende toleransen av egenskap, materiale, geometri, produksjonsmetode, inspeksjonsevne og funksjonskrav.

Det er ingen universell toleranse som gjelder for alle titankomponenter. Følgende eksempler illustrerer hvordan kjøpere kan organisere sine krav i stedet for å garantere en bestemt produksjonsevne.

Påfør kun stramme toleranser der det er nødvendig

Å bruke svært stramme toleranser for hver dimensjon kan øke maskineringstiden, inspeksjonsinnsatsen og risikoen for avvisning. En mer praktisk tilnærming er å identifisere funksjonene som direkte påvirker montering, tetning, rotasjon eller lastoverføring.

For eksempel kan et lagersete kreve tettere dimensjonskontroll enn en ikke-funksjonell utvendig skulder. De endelige kravene bør fastsettes av designingeniøren og verifiseres med produsenten før produksjonsgodkjenning.

Bekreft inspeksjonsmetoder før bestilling

Spør hvordan kritiske dimensjoner vil bli målt og registrert. Avhengig av delen kan egnede metoder inkludere kalibrerte mikrometre, boringsmålere, gjengemålere, overflateruhetsinstrumenter, optiske målesystemer eller koordinatmålemaskiner.

Leverandøren bør bekrefte at den foreslåtte inspeksjonsmetoden er passende for spesifisert toleranse og geometri.

7. Hvilke bransjer bruker titandreide komponenter?

Titanium presisjonsdreide deler brukes på tvers av bransjer der materialytelse, korrosjonsmotstand, lav vekt eller spesialiserte driftsforhold rettferdiggjør kostnadene.

Luftfart og luftfart

Utvalgte romfartssystemer bruker titankomponenter for vektfølsomme strukturer, festemidler, skafter, beslag og annen presisjonsmaskinvare. Disse applikasjonene kan kreve strenge materialspesifikasjoner, sporbarhet og dokumenterte inspeksjonsprosedyrer.

Medisinsk utstyr

Titan brukes i visse medisinske instrumenter, utstyrskomponenter og implantatrelaterte produkter. Applikasjoner som involverer pasientkontakt eller implantasjon krever passende materialkvaliteter, validerte prosesser og gjeldende regulatoriske kontroller. Generell bearbeiding av titan alene etablerer ikke medisinsk egnethet.

Marin og kjemisk prosessering

Korrosjonsbestandige titankomponenter kan være nyttige i utvalgte marine systemer, væskehåndteringsutstyr og kjemiske prosessanlegg. Karaktervalg må ta hensyn til den faktiske væskekjemien, temperatur, trykk og driftsmiljø.

Industrimaskiner og automasjon

Tilpassede pinner, hylser, koblinger, aksler og presisjonsfittings kan dra nytte av titans mekaniske egenskaper i spesialisert maskineri, automatisert utstyr og kompakte mekanismer.

Energi og høyytelsesutstyr

Noen energisystemer og høyytelsesprodukter bruker titankomponenter der vekt, korrosjonsmotstand eller mekanisk ytelse er viktig. Design- og materialspesifikasjonen skal gjenspeile applikasjonens faktiske belastninger og miljøeksponering.

På tvers av disse bransjene er den mest passende komponentdesignen en som balanserer tekniske krav med produksjonsevne, inspeksjonsbehov og totalkostnad.

8. Hvordan kan du verifisere delens kvalitet?

En ferdig komponent kan se riktig ut mens den fortsatt ikke oppfyller dimensjons- eller materialkravene. En strukturert kvalitetsprosess hjelper kjøpere med å bekrefte at de leverte presisjonsdreide titandelene samsvarer med den godkjente spesifikasjonen.

Gjennomgå materialidentifikasjon og sporbarhet

Bekreft karakteren, gjeldende materialstandard og nødvendig materialtilstand. Der det er spesifisert, be om materialtestsertifikater og sørg for at dokumentasjonen kan knyttes til levert produksjonsparti.

Sjekk Kritiske dimensjoner

Inspeksjonsprotokoller bør identifisere de målte egenskapene og demonstrere samsvar med gjeldende tegningskrav. For krevende prosjekter, avtal på forhånd inspeksjonsrapportformat, prøvetakingsplan og akseptkriterier.

Evaluer overflate- og trådkvalitet

Inspiser funksjonelle overflater for relevante defekter og kontroller at gjenger samsvarer med spesifisert standard. Avgrading og rengjøring skal ikke skade tetningskanter, sammenfallende overflater eller andre kritiske funksjoner.

Bekreft kvalitetssystemet

Spør om produsenten opprettholder dokumenterte prosedyrer for produksjonskontroll, avvikende produkter, utstyrskalibrering og korrigerende handlinger. Sertifiseringer bør kontrolleres for omfang og gyldighet i stedet for antatt fra en leverandørs generelle markedsføringserklæringer.

• Godkjent ingeniørtegning og revisjonskontroll.
• Materialidentifikasjon og nødvendige sertifikater.
• Dokumentert dimensjonell og visuell inspeksjon.
• Definerte akseptkriterier og avvikshåndtering.
• Egnet emballasje, merking og partiidentifikasjon.

Disse tiltakene bidrar til å redusere mottakstvister, uventede monteringsproblemer og risikoen for inkonsekvente produksjonspartier.

9. Hvordan kan du velge en pålitelig leverandør?

Å velge en leverandør for presisjonsdreide titandeler krever mer enn å sammenligne enhetspriser. Kjøpere bør vurdere om produsenten forstår applikasjonen, kan produsere den nødvendige geometrien og har en inspeksjonsprosess tilpasset prosjektets risikonivå.

Vurder relevant produksjonserfaring

Spør om leverandøren har erfaring med spesifisert titankvalitet, lignende deldimensjoner, nødvendige toleranser og produksjonsvolum. Erfaring med et annet metall viser ikke automatisk tilsvarende kapasitet i titan.

Gjennomgå Engineering Communication

En pålitelig leverandør bør være i stand til å identifisere uklare tegningskrav, diskutere produksjonsrisikoer og forklare avveiningene mellom toleranser, produksjonsmetoder og kostnader.

Sammenlign komplette sitater

Sørg for at tilbudene dekker samme materialkvalitet, mengde, inspeksjonskrav, etterbehandlingsoperasjoner, emballasje og leveringsbetingelser. En lavere startpris kan utelukke viktige tjenester eller anta mindre krevende spesifikasjoner.

Vurder produksjonskonsistens

For gjentatte bestillinger, diskuter prosessdokumentasjon, endringskontroll, batchsporbarhet og hvordan dimensjonsvariasjon overvåkes. Konsistens blir spesielt viktig når komponenter brukes i sammenstillinger med begrenset klaring eller strenge ytelseskrav.

Arbeid med en tydelig definert produksjonspartner

Ved evaluering av Qingdao Tuoyuan Metal Products Co., Ltd. for et titankomponentprosjekt, bør kjøpere gi den tekniske tegningen, materialkravene, målmengden og inspeksjonsforventningene slik at de spesifikke produksjonskravene kan gjennomgås før en bestilling legges inn.

Som med enhver leverandørevaluering, bekreft relevante maskineringsevner, materialinnkjøpsordninger, kvalitetsdokumentasjon og leveringsforpliktelser for det faktiske prosjektet i stedet for å stole på generelle produktbeskrivelser.

10. Hvilke faktorer påvirker produksjonskostnadene?

Prisen på presisjonsdreide titandeler avhenger av hele produksjonsprosessen, ikke bare vekten av råmaterialet. Å forstå de viktigste kostnadsdriverne hjelper innkjøpsteamene med å forberede mer nyttige forespørsler om tilbud og unngå unødvendige utgifter.

Forbered en fullstendig forespørsel om tilbud

For å få meningsfulle og sammenlignbare tilbud, inkluderer følgende informasjon:

• 2D-teknisk tegning og, der tilgjengelig, en 3D-modell.
• Nøyaktig titankvalitet og materialspesifikasjon.
• Nødvendige toleranser, overflatefinish og gjengedetaljer.
• Prototype mengde og forventet gjentatt bestillingsvolum.
• Inspeksjonsrapporter, sertifikater og sporbarhetskrav.
• Nødvendig etterbehandling, pakking, leveringssted og måldato.

Fullstendig informasjon lar leverandører vurdere gjennomførbarhet og identifisere kostnadsdrivere før produksjonen starter. Det reduserer også sannsynligheten for misforståelser om materialerstatninger, inspeksjonsomfang og leveringsforventninger.

11. Ofte stilte spørsmål

Konklusjon

Titanium presisjonsdreide deler gir verdifulle fordeler når komponentytelse avhenger av styrke-til-vekt-forhold, korrosjonsmotstand, dimensjonsnøyaktighet og applikasjonsspesifikk pålitelighet. For å oppnå disse fordelene kreves passende materialvalg, kontrollert CNC-bearbeiding, realistiske toleranser og en kvalitetsprosess tilpasset komponentens tiltenkte bruk.

For ingeniørteam og innkjøpsfagfolk begynner den mest effektive innkjøpsstrategien med en klar teknisk spesifikasjon og en informert sammenligning av produksjonskapasitet, inspeksjonskrav, kostnader og leveringsforpliktelser. Å adressere disse faktorene tidlig kan redusere unngåelige utgifter og forbedre konsistensen til de ferdige komponentene.
