Hva er komplekse presisjonsdreide deler og hvordan forbedrer de komponentytelsen?

Komplekse presisjonsdreide delerer konstruerte komponenter produsert gjennom avanserte dreieprosesser for å oppnå krevende dimensjonsnøyaktighet, repeterbarhet, overflatekvalitet og geometrisk kompleksitet. De er mye brukt i automasjon, maskineri, bilsystemer, elektronikk, medisinsk utstyr, hydrauliske systemer og andre applikasjoner der konvensjonelle standardkomponenter kanskje ikke gir den nødvendige passformen eller ytelsen. Denne veiledningen forklarer deres struktur, produksjonsprosess, materialalternativer, toleranser, overflatefinish, inspeksjonskrav, designhensyn og innkjøpspraksis, og hjelper ingeniører og innkjøpsteam med å redusere produksjonsrisiko og velge en passende produksjonsløsning.

Innholdsfortegnelse

1. Hva er komplekse presisjonsdreide deler?
2. Hva gjør en snudd del kompleks?
3. Hvordan produseres komplekse presisjonsdreide deler?
4. Hvilke materialer kan brukes?
5. Hvordan kontrolleres nøyaktighet og toleranser?
6. Hvorfor er overflatebehandling viktig?
7. Hvordan inspiseres presisjonsdreide deler?
8. Hvordan bør ingeniører designe disse komponentene?
9. Hvor brukes komplekse presisjonsdreide deler?
10. Hva bør kjøpere se etter i en produksjonspartner?
11. Ofte stilte spørsmål
12. Konklusjon

Hva er komplekse presisjonsdreide deler?

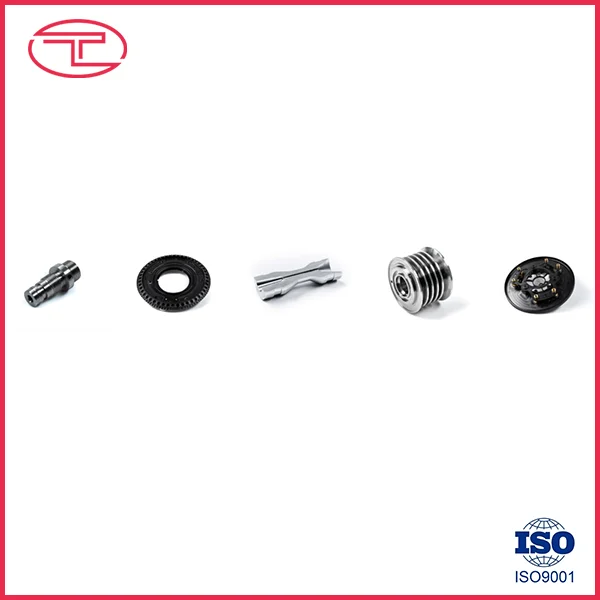

Komplekse presisjonsdreide deler er spesialbearbeidede komponenter som hovedsakelig produseres ved å rotere et arbeidsstykke mens skjæreverktøy fjerner materiale for å skape presise sylindriske, koniske, gjengede, rillede eller konturerte egenskaper. I motsetning til enkle aksler eller foringer, kan komplekse dreide komponenter kombinere flere maskineringsoperasjoner og intrikate geometrier i en enkelt komponent.

Typiske egenskaper inkluderer flere diametre, innvendige boringer, fine gjenger, spor, skuldre, avsmalninger, krysshull, slisser, avfasninger, radier og spesialprofilerte overflater. Avanserte CNC-dreiesentre kan integrere dreiing med boring, tapping, fresing og andre operasjoner, slik at flere funksjoner kan produseres med færre oppsett.

For kjøpere er verdien av en kompleks presisjonsdreid komponent ikke bare en liten dimensjonstoleranse. Det virkelige målet er konsistent ytelse når delen settes sammen til et større mekanisk system. Dimensjonsnøyaktighet, konsentrisitet, overflatetilstand, materialegenskaper og repeterbarhet må alle fungere sammen.

I praktisk produksjon avhenger oppnåelige toleranser av materiale, geometri, maskintilstand, verktøy, arbeidsholding, prosessstabilitet og inspeksjonsmetode. Publiserte maskineringsreferanser viser vanligvis generell CNC-dreiing rundt ±0,05 mm, mens strammere toleranser rundt ±0,01 mm eller lavere kan være mulig på utvalgte funksjoner når prosessen er riktig konstruert. :contentReference[oaicite:0]{index=0}

Hva gjør en snudd del kompleks?

En komponent blir teknisk kompleks når dens geometri eller funksjonskrav krever større prosesskontroll enn vanlig dreiing. Kompleksiteten kan komme fra antall funksjoner, deres forhold til hverandre, eller vanskeligheten med å opprettholde nøyaktighet gjennom hele produksjonen.

Kompleksitet bør derfor vurderes fra et funksjonelt perspektiv. En del med mange synlige egenskaper er ikke nødvendigvis vanskelig å produsere, mens en relativt liten komponent kan bli svært krevende hvis den inneholder en kritisk boring, tett utløpskrav eller vanskelig materiale.

Hvordan produseres komplekse presisjonsdreide deler?

En pålitelig produksjonsprosess begynner før maskinen begynner å kutte. Teknisk gjennomgang, materialverifisering, prosessplanlegging, valg av verktøy, maskinering, inspeksjon og etterbehandling bidrar til det endelige resultatet.

Ingeniør- og tegningsgjennomgang

Produksjonsteamet studerer først teknisk tegning, 3D-modell, materialspesifikasjon, toleransekrav, gjenger, overflatebehandling, varmebehandling og andre spesielle instruksjoner.

Dette stadiet kan identifisere potensielle produksjonsproblemer før produksjonen starter. For eksempel kan unødvendig trange toleranser på ikke-funksjonelle overflater legge til maskinerings- og inspeksjonskrav uten å forbedre komponentens faktiske funksjon.

Materialforberedelse

Barlager eller annen råvare velges i henhold til godkjent spesifikasjon. Materialsertifikater kan kreves for applikasjoner hvor sporbarhet er viktig.

CNC dreiing

Arbeidsstykket holdes sikkert mens CNC-kontrollerte verktøy utfører operasjoner som flating, grovdreiing, ferdigdreiing, boring, gjenging, rilling og fasing. Spennende verktøy eller utstyr kan brukes når komponenten krever ekstra frese- eller borefunksjoner.

Sekundære operasjoner

Noen komponenter krever ytterligere operasjoner etter vending. Avhengig av tegningen kan disse inkludere sliping, polering, varmebehandling, avgrading, plettering, anodisering, passivering eller andre overflatebehandlinger.

Inspeksjon og sluttverifisering

Kritiske dimensjoner kontrolleres mot tegningen. Avhengig av prosjektkrav kan produsenter bruke mikrometre, målere, optisk måleutstyr, CMM-systemer eller andre presisjonsinspeksjonsinstrumenter.

Produksjonssekvensen er viktig fordi hvert ekstra oppsett kan introdusere en mulighet for justeringsvariasjon. Moderne mølle-svingutstyr kan redusere antall oppsett for enkelte komplekse komponenter og derfor redusere potensielle reposisjoneringsfeil. :contentReference[oaicite:1]{index=1}

Hvilke materialer kan brukes?

Materialvalg påvirker skjæreatferd, verktøyslitasje, varmeutvikling, dimensjonsstabilitet, korrosjonsmotstand, vekt, styrke og endelig påføringsytelse direkte.

• Rustfritt stål:Egnet for applikasjoner som krever korrosjonsbestandighet og mekanisk holdbarhet.
• Karbonstål:Felles for generelle mekaniske komponenter, aksler, pinner og industriell maskinvare.
• Legert stål:Nyttig der høyere styrke, slitestyrke eller varmebehandlingsevne er nødvendig.
• Aluminium:Lett og bearbeidbar, noe som gjør den egnet for vektfølsomme monteringer.
• Messing:Ofte valgt for beslag, koblinger, elektriske komponenter og applikasjoner som krever god bearbeidbarhet.
• Kopper:Brukes når elektrisk eller termisk ledningsevne er viktig.
• Teknisk plast:Materialer som POM, PEEK, PTFE og nylon kan snus for spesialiserte lette, lavfriksjons- eller kjemisk motstandsdyktige applikasjoner.

Materialet bør aldri velges kun i henhold til bearbeidingsvennlighet. Ingeniører bør vurdere driftstemperatur, belastning, korrosjonseksponering, slitasje, kjemisk kompatibilitet, elektriske krav og egenskapene til de sammenkoblede komponentene.

Hvordan kontrolleres nøyaktighet og toleranser?

Presisjon kontrolleres gjennom samspillet mellom maskinkapasitet, verktøy, programmering, arbeidsholding, materialstabilitet, miljøforhold og inspeksjon.

Vanlig kontrollerte egenskaper inkluderer:

• Utvendig diameter og innvendig diameter
• Dellengde
• Rundhet
• Sylindrisitet
• Konsentrisitet eller utløp
• Tråddimensjoner
• Hullplassering
• Geometriske forhold mellom funksjonelle flater

For eksempel kan en aksel kreve en kontrollert diameter for et lagersete mens dens ikke-funksjonelle ytre overflate kan bruke en mindre restriktiv toleranse. Denne tilnærmingen lar produksjonsressurser fokusere på dimensjoner som faktisk påvirker montering og ytelse.

Referanser for industribearbeiding understreker at toleranseevne er avhengig av geometri og prosessforhold i stedet for å være et enkelt universelt tall. :contentReference[oaicite:2]{index=2}

Hvorfor er overflatebehandling viktig?

Overflatefinish er mer enn et utseendekrav. Det kan påvirke friksjon, slitasje, tetning, lagerkontakt, glidende oppførsel, korrosjonsbeskyttelse og monteringsytelse.

Vanlige krav til overflatefinish for dreide komponenter inkluderer omtrent Ra 3,2 μm for mange generelle maskinerte overflater, Ra 1,6 μm for jevnere funksjonelle overflater, og Ra 0,8 μm eller lavere for utvalgte presisjonsapplikasjoner. Mer krevende finish kan kreve sliping eller polering i stedet for å dreie alene. :contentReference[oaicite:3]{index=3}

Av denne grunn bør ingeniører identifisere hvilke overflater som faktisk er funksjonelle. En lagertapp, tetningsflate eller glidende grensesnitt kan kreve en annen finish enn en ekstern klaringsoverflate.

• Funksjonelle overflater:Spesifiser ønsket finish i henhold til driftsforholdene.
• Tetningsflater:Vurder både ruhet og overflatefeil.
• Glideflater:Vurder friksjon og slitasje.
• Kosmetiske overflater:Definer utseendeforventninger separat fra funksjonelle krav.

Hvordan inspiseres presisjonsdreide deler?

Inspeksjon skal kobles direkte til ingeniørtegningen. Å måle alle mulige egenskaper med samme metode er ikke alltid nødvendig; inspeksjonsplanen bør fokusere på kritiske dimensjoner og funksjonskrav.

En omfattende kvalitetskontrollprosess kan omfatte:

1. Verifikasjon av innkommende materialefor å bekrefte det angitte materialet.
2. Første inspeksjonå verifisere produksjonsprosessen før fullskala produksjon.
3. Måling underveisfor å identifisere dimensjonsdrift under produksjon.
4. Avsluttende målinspeksjonmot tegningskrav.
5. Verifisering av overflatebehandlingfor utpekte funksjonsområder.
6. Trådinspeksjonbruke passende målere eller måleutstyr.
7. Dokumentasjonsom dimensjonsrapporter når kunden krever det.

For svært krevende deler kan en koordinatmålemaskin eller et optisk målesystem gi mer omfattende dimensjonsverifisering. Inspeksjonsrapporter og førsteartikkeldokumentasjon kan også hjelpe innkjøps- og ingeniørteam med å etablere produksjonskonsistens.

Hvordan bør ingeniører designe disse komponentene?

God design er en av de mest effektive måtene å forbedre produksjonsevnen på uten å gå på akkord med funksjonen.

• Identifiser kritiske dimensjoner og funksjonelle overflater tydelig.
• Unngå å bruke ekstremt stramme toleranser for alle dimensjoner.
• Bruk standard trådspesifikasjoner når det er praktisk mulig.
• Sørg for passende radier og faser der verktøytilgang krever det.
• Vurder veggtykkelse og mulighet for deformasjon.
• Spesifiser overflateruhet kun der det tjener et funksjonelt formål.
• Definer materialkarakterer tydelig.
• Identifiser krav til varmebehandling og overflatebehandling.
• Gi komplette 2D-tegninger og nøyaktige 3D-modeller når tilgjengelig.

Et praktisk prinsipp er å designe rundt funksjon i stedet for maksimal teoretisk presisjon. Produksjonsreferanser merker konsekvent at unødvendige stramme toleranser kan øke maskineringstiden, inspeksjonskravene og produksjonskompleksiteten. :contentReference[oaicite:4]{index=4}

Hvor brukes komplekse presisjonsdreide deler?

Fordi dreiing er spesielt egnet for rotasjons- og sylindriske geometrier, vises presisjonsdreide komponenter i mange industrielle systemer.

Hva bør kjøpere se etter i en produksjonspartner?

Å velge en leverandør for komplekse presisjonskomponenter krever mer enn å sammenligne enhetspriser. Produsenten må demonstrere at den kan forstå tekniske krav og gjentatte ganger produsere komponenter som oppfyller disse kravene.

Viktige evalueringspunkter inkluderer:

1. Maskineringsevne:Bekreft at utstyret samsvarer med komponentens geometri.
2. Materialerfaring:Spør om leverandøren regelmessig behandler det angitte materialet.
3. Kvalitetskontroll:Gjennomgå inspeksjonsutstyr, prosedyrer og dokumentasjon.
4. Teknisk støtte:Bestem om leverandøren kan identifisere problemer med produksjonsevne før produksjon.
5. Produksjonskonsistens:Spør hvordan dimensjonsvariasjon overvåkes under større produksjonsserier.
6. Etterbehandlingsevne:Bekreft om nødvendige sekundære behandlinger kan koordineres pålitelig.
7. Kommunikasjon:Sørg for at tekniske spørsmål kan løses raskt og nøyaktig.
8. Sporbarhet:For krevende bruksområder, fastsett krav til material- og produksjonsregister.

Qingdao Tuoyuan Metal Products Co., Ltd. kan støtte kunder som trenger tilpassede metallkomponenter der dimensjonskontroll, detaljerte tegninger, materialvalg og repeterbar produksjon er viktig. For innkjøpsteam er det å gi den komplette tekniske tegningen og tydelig identifisere kritiske krav et effektivt utgangspunkt for teknisk evaluering og tilbud.

Ofte stilte spørsmål

Hva er forskjellen mellom en standard dreid del og en kompleks presisjonsdreid del?

En standard dreiet del har generelt relativt enkel sylindrisk geometri og konvensjonelle dimensjonskrav. En kompleks presisjonsdreid del kan kombinere flere diametre, innvendige egenskaper, gjenger, spor, krysshull, stramme toleranser, kontrollert utløp og spesifikke overflatefinisher innenfor én komponent.

Hvor nøyaktig kan komplekse presisjonsdreide deler være?

Nøyaktighet avhenger av materiale, geometri, maskinkonfigurasjon, verktøy, arbeidsholding, prosessstabilitet og inspeksjonsmetoder. Generelt CNC-dreiing kan vanligvis fungere rundt ±0,05 mm, mens utvalgte presisjonsfunksjoner kan nå omtrent ±0,01 mm eller strammere når designet og prosessen tillater det. Disse tallene bør behandles som prosjektspesifikke kapasitetsreferanser i stedet for universelle garantier. :contentReference[oaicite:5]{index=5}

Hvilke materialer brukes vanligvis til presisjonsdreide komponenter?

Vanlige valg inkluderer rustfritt stål, karbonstål, legert stål, aluminium, messing, kobber og ingeniørplast. Det riktige materialet avhenger av styrke, korrosjonsmotstand, temperatur, slitasje, vekt, elektriske egenskaper og driftsmiljøet.

Krever komplekse dreide deler sekundær prosessering?

Ikke alltid. Noen komponenter kan fullføres direkte gjennom CNC-dreiing, mens andre kan kreve sliping, polering, varmebehandling, plettering, anodisering, passivering eller andre etterbehandlingsprosesser for å møte spesifikke funksjonskrav.

Hvorfor er overflatefinish viktig for dreide komponenter?

Overflatefinish kan påvirke friksjon, slitasje, tetning, lagerkontakt, glidende oppførsel og utseende. Funksjonelle overflater bør derfor ha krav som er tilpasset deres faktiske driftsforhold i stedet for å automatisk bruke samme finishspesifikasjon for hele komponenten.

Hvilken informasjon bør inkluderes når du ber om et tilbud?

En nyttig tilbudsforespørsel bør inkludere 2D-tegning, 3D-modell hvis tilgjengelig, materialkvalitet, mengde, toleranser, krav til overflatefinish, gjenger, varmebehandling, overflatebehandling, inspeksjonskrav, emballasjeforventninger og leveringskrav. Komplett teknisk informasjon gjør at produsenten kan evaluere prosjektet mer nøyaktig.

Kan én komponent kombinere dreiing og fresing?

Ja. Fresingutstyr og dreiesentre med verktøy kan kombinere dreiing med operasjoner som boring, tapping, slisse og fresing. Dette kan redusere antall oppsett for passende komponentdesign og bidra til å opprettholde posisjonelle forhold mellom funksjoner. :contentReference[oaicite:6]{index=6}

Konklusjon

Komplekse presisjonsdreide deler er konstruerte komponenter der geometri, dimensjonsnøyaktighet, materialegenskaper, overflatetilstand og produksjonsrepeterbarhet bidrar til den endelige ytelsen. Den mest effektive produksjonstilnærmingen starter med en klar teknisk tegning, passende materialvalg, realistiske toleranser, nøye planlagte maskineringsoperasjoner og inspeksjonsmetoder som gjenspeiler den faktiske funksjonen til komponenten.

For ingeniører og innkjøpsteam er nøkkelen ikke bare å be om minst mulig toleranse. I stedet bør hvert krav være knyttet til montering, bevegelse, tetning, belastning, slitasje eller en annen målbar funksjon. Denne tilnærmingen kan bidra til å kontrollere kompleksiteten i produksjonen samtidig som den opprettholder ytelsen som forventes av den ferdige komponenten.

Hvis du utvikler tilpassede aksler, foringer, beslag, koblinger, presisjonsmekaniske komponenter eller andre intrikate dreide produkter,Qingdao Tuoyuan Metal Products Co., Ltd.kan vurdere dine tekniske krav og produksjonsbehov.Del dine tegninger, spesifikasjoner, materialer og mengder, ogkontakt ossfor å diskutere en passende produksjonsløsning for prosjektet ditt.
