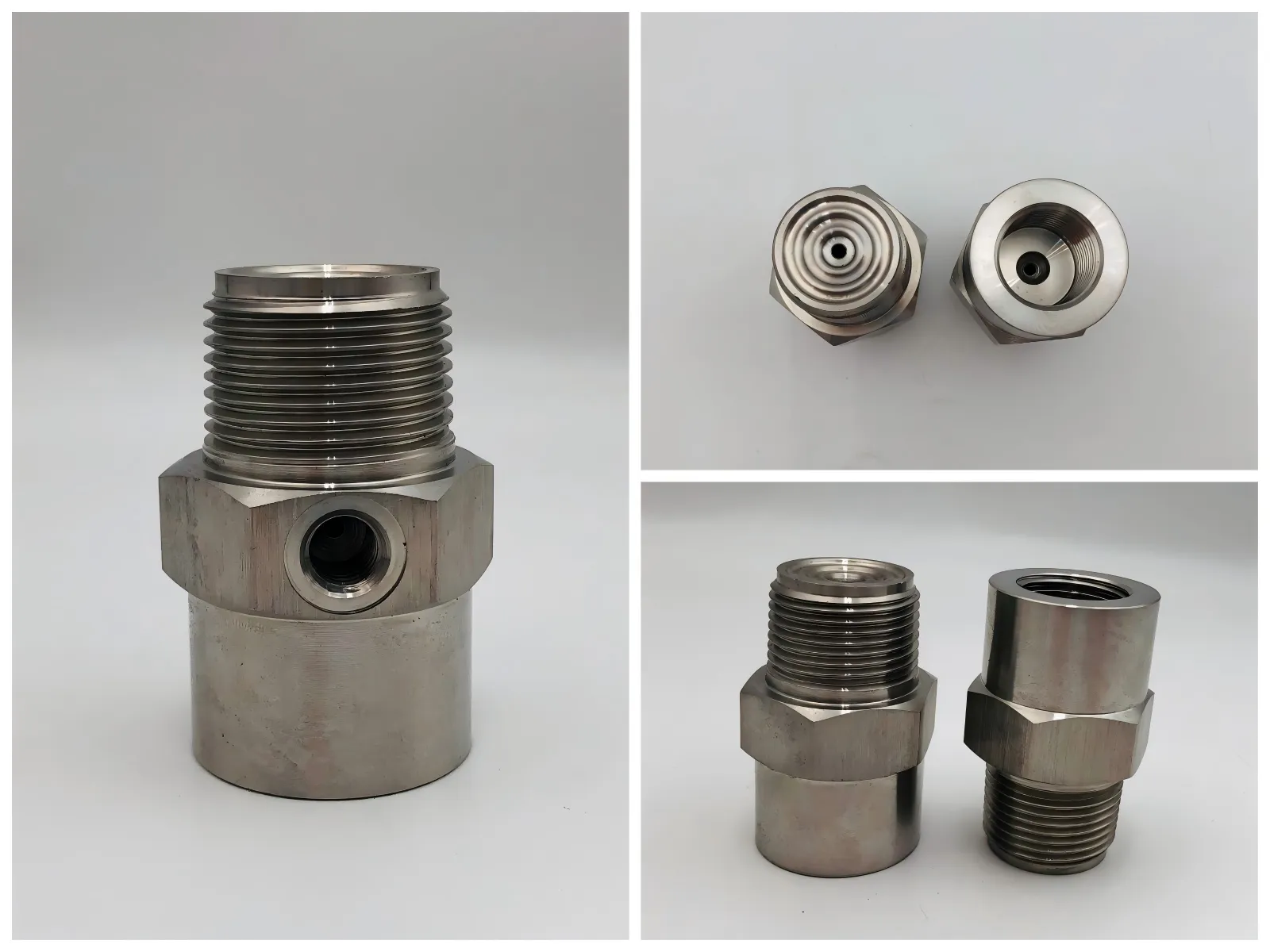

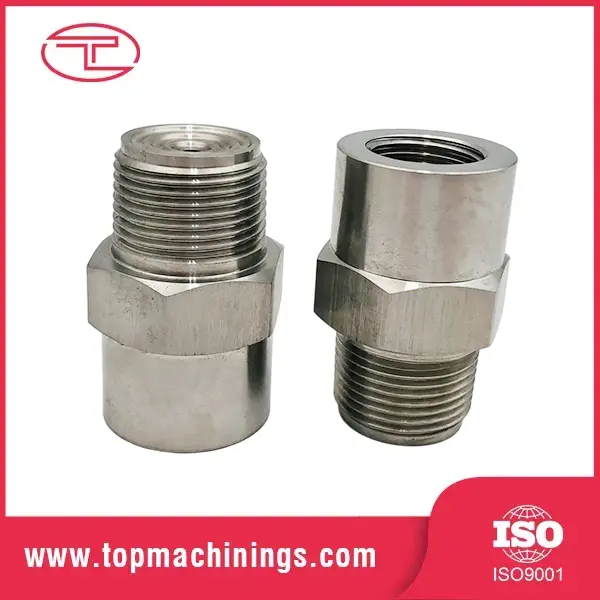

Spraydyser med full kjegle i rustfritt stål

Produsert av Tuoyuan, de tilpassede sprøytedysene i rustfritt stål med full kjegle danner et komplett sirkulært sprøytemønster. Unik indre vingestruktur og store jevne indre passasjer sikrer jevnt fordelte middels til store vanndråper under ulike strømningshastigheter og driftstrykk.

Send forespørsel

produktbeskrivelse

Tuoyuan spraydyser med full kjegle i rustfritt stål produserer hele runde, solide kjeglesprayer med vinkler fra 45° til 108°, og leverer jevne middels og store dråper over brede strømnings- og trykkområder takket være optimaliserte interne skovler og uhindrede strømningsbaner.

Standard maskinerte fullkjegleformede dyser i rustfritt stål gir nøyaktige dimensjoner for full-dekningsarbeid.

Datablad

Trådstørrelse	Flytkode	Åpning Dia. (mm)	Maks ledig passasjeåpningsdiameter (mm)	0,5 bar	0,7 bar	1,5 bar	2 bar	3 bar	4 bar	5 bar	6 bar	7 bar	10 bar	1,5 bar vinkel (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Arbeidsprinsipp og struktur

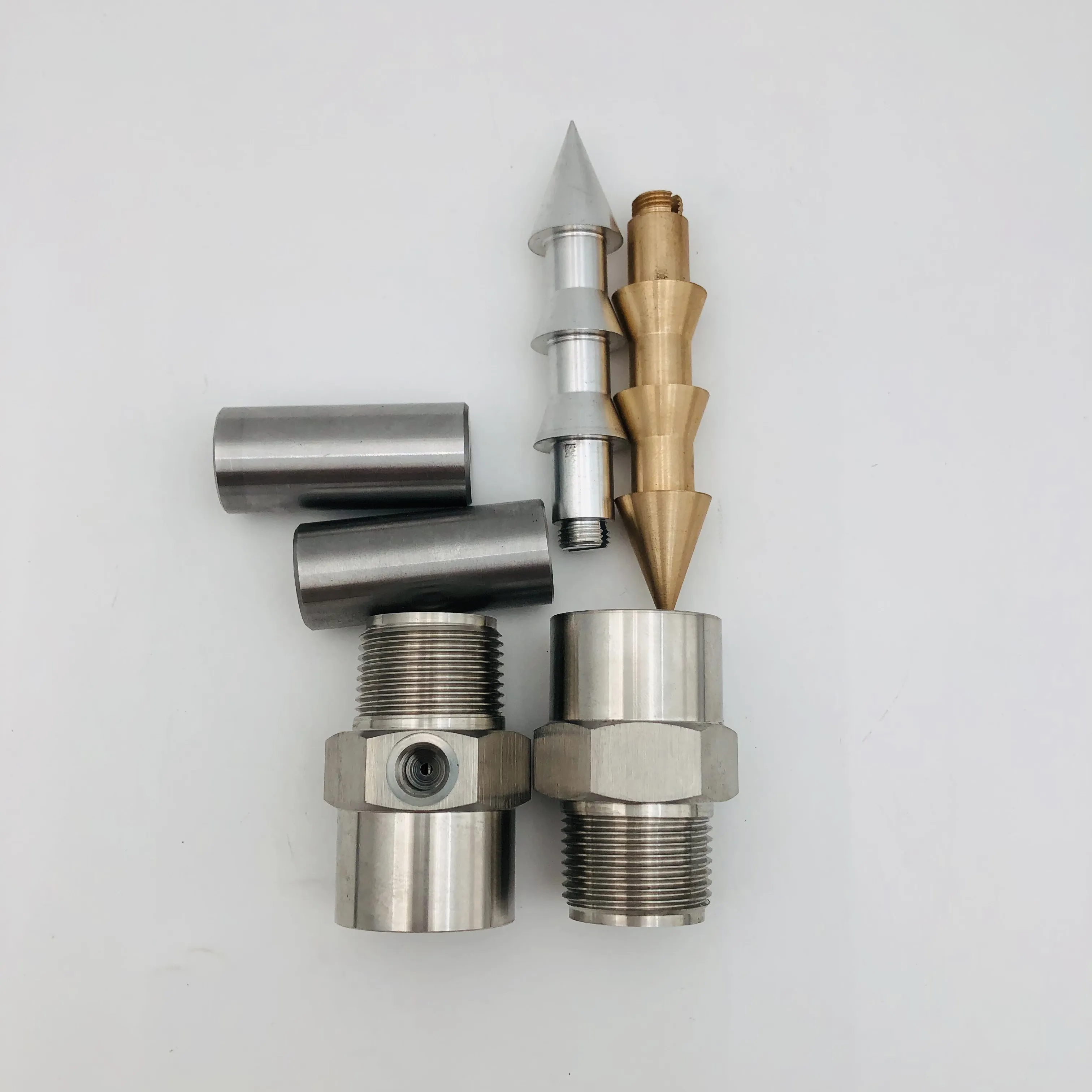

Spraydysene med full kjegle i rustfritt stål gir et jevnt spraymønster i full sirkel takket være de unikt konstruerte innvendige bladene eller virvelkammeret.

Væske virvling: Etter at væske strømmer inn i dysen, tvinger interne skovler eller virvelkomponenter væsken til å spinne med høy hastighet.

Blanding og forstøvning: Den virvlende væsken blandes inne i dysekammeret. Når den kommer ut av åpningen, bryter skarp skjærkraft og plutselig trykkfall væsken opp til små, fine dråper umiddelbart.

Jevn fordeling: Nøyaktig formede skovler garanterer konsistent flytdekning over hele spraykjeglen, fra ytterkant og helt til midten.

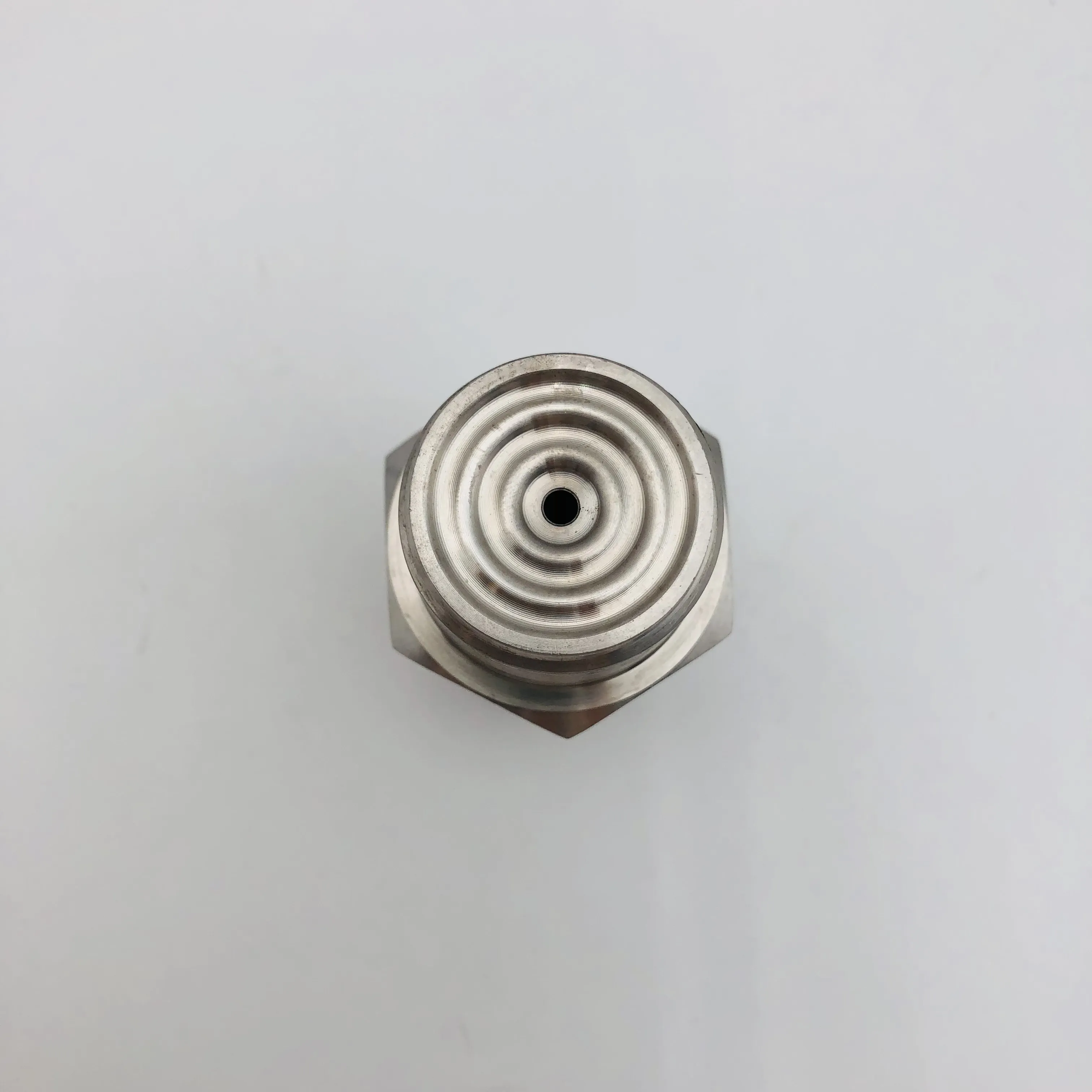

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Kundecasestudier og virkelige kjøperanmeldelser

Prosjektbakgrunn

Et stort lokalt steinbrudd i Sørøst-Asia ble utsatt for alvorlig støvforurensning på knuseområder, overføringspunkter for transportbånd, lagergårder og lasteganger. Anlegget brukte en gang vanlige sprøytedyser av støpejern og plast for å dempe tåkesøv. Disse gamle dysene hadde åpenbare ulemper: enkel slitasje av blandet sedimentvann, hyppig intern tilstopping fra sandpulver, ujevnt spredt spray, kort levetid og hyppige utskiftingsstanser. Dessuten sviktet for mye flytende støv lokale miljøinspeksjonsstandarder, noe som førte til daglige produksjonsbegrensninger.

Tilpasset løsning vi ga

Fabrikken tok i bruk våre SUS304 og SUS316 fullkjeglespraydyser i rustfritt stål for renovering på hele stedet. Vi matchet middels trykk vidvinkel helkjeglemodeller for faste tåkestolper, verkstedsprøyting og lukkede støvdempereringsrørledninger med transportbånd.

Kundeanmeldelse

"Vi tester mange billige spraydyser før, de fleste blir blokkert av sandslam i løpet av en uke. Denne rustfrie fullkjegledysen fungerer perfekt på sprøytesystemet vårt for knuserutløp. Spraydekningen er full, tåke jevn, tetter nesten ikke til selv ved bruk av sirkulerende vann fra fabrikken. Mindre vedlikeholdsarbeid, stabil drift hele dagen lang. Verdig kjøp av bulk for quarry.

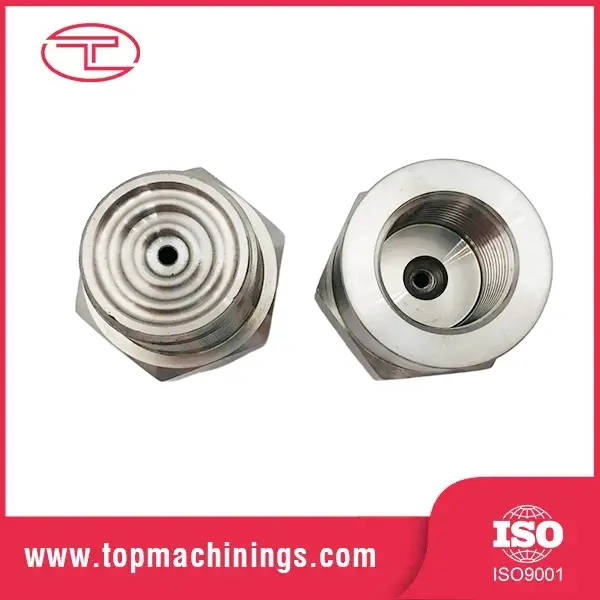

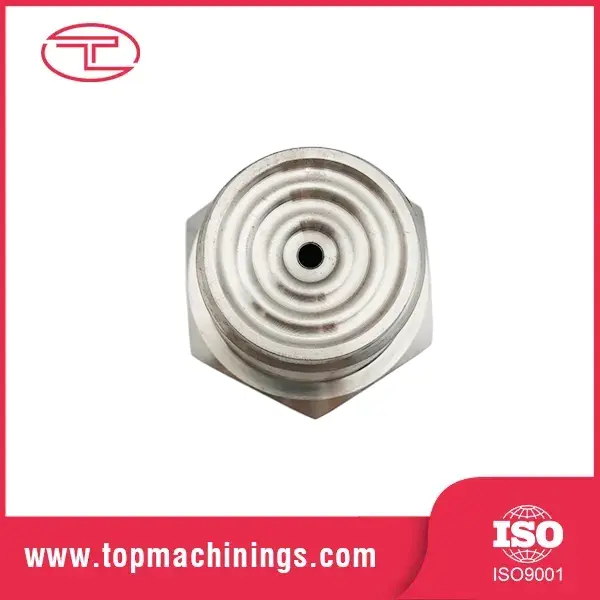

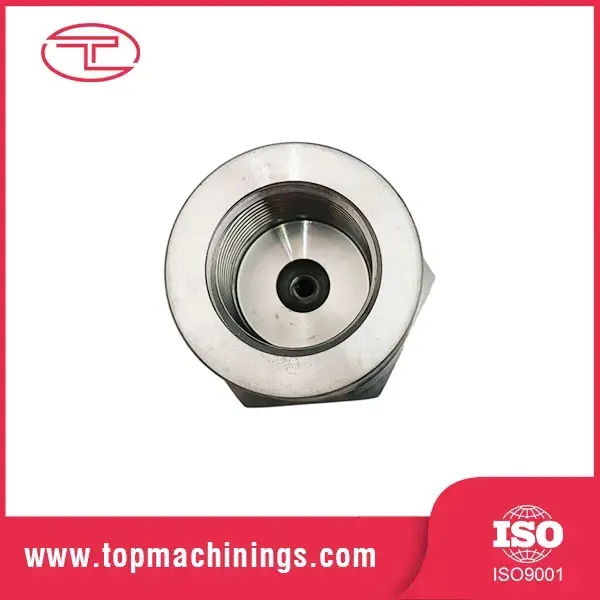

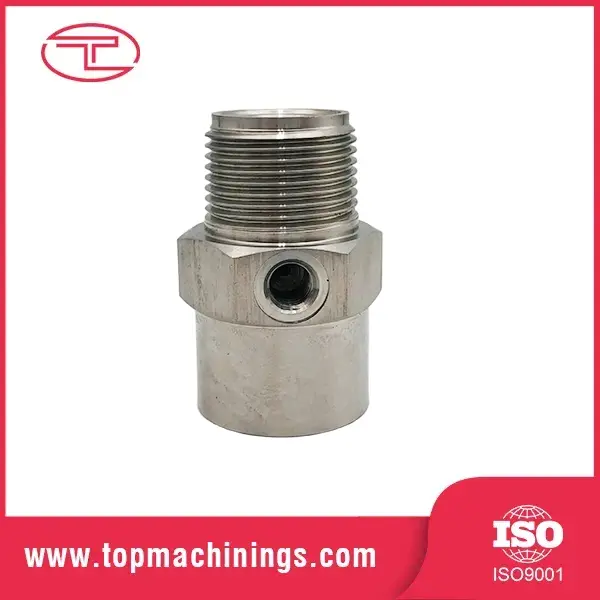

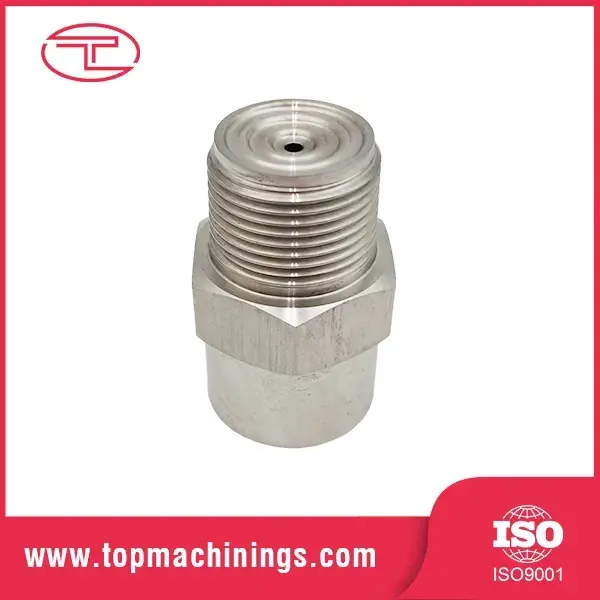

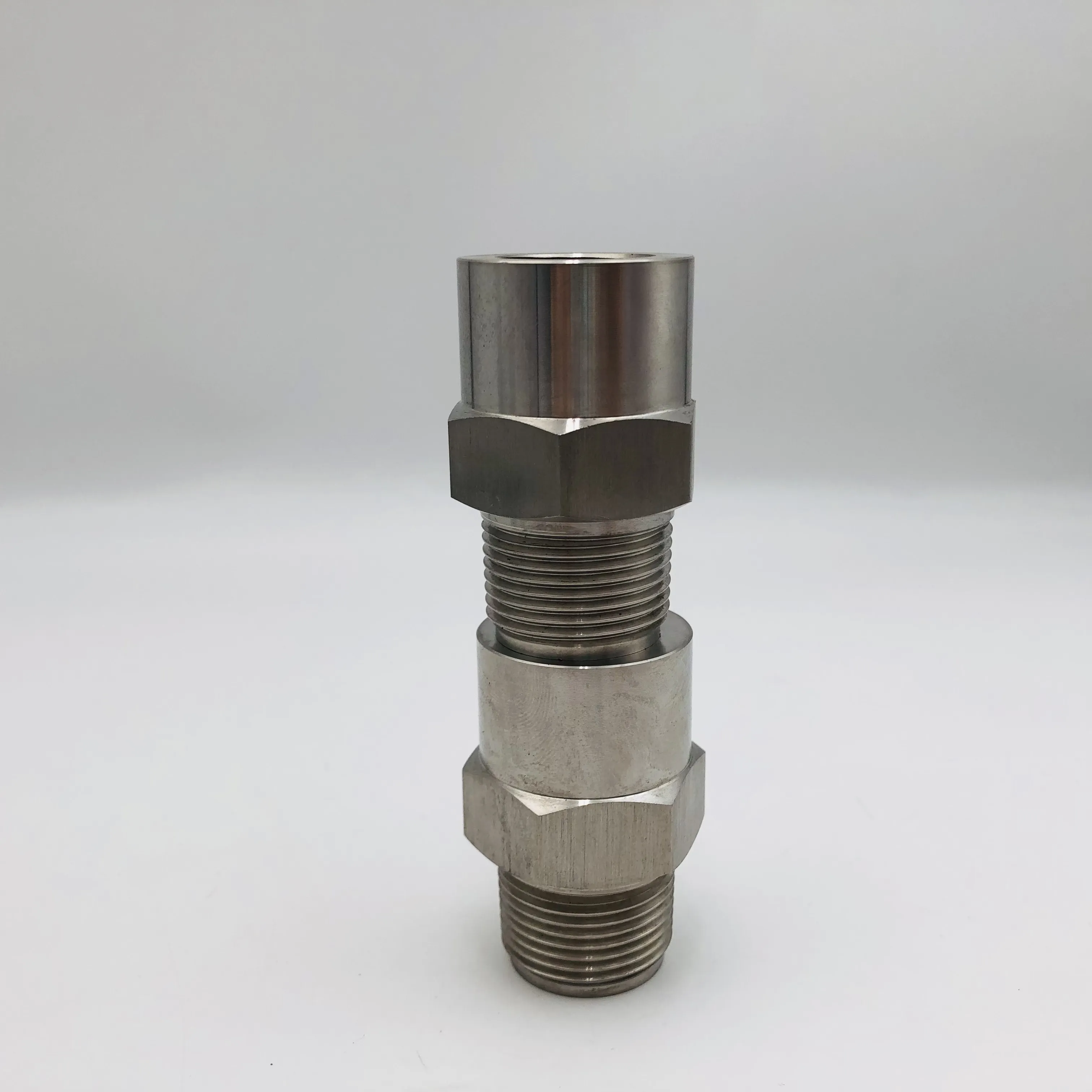

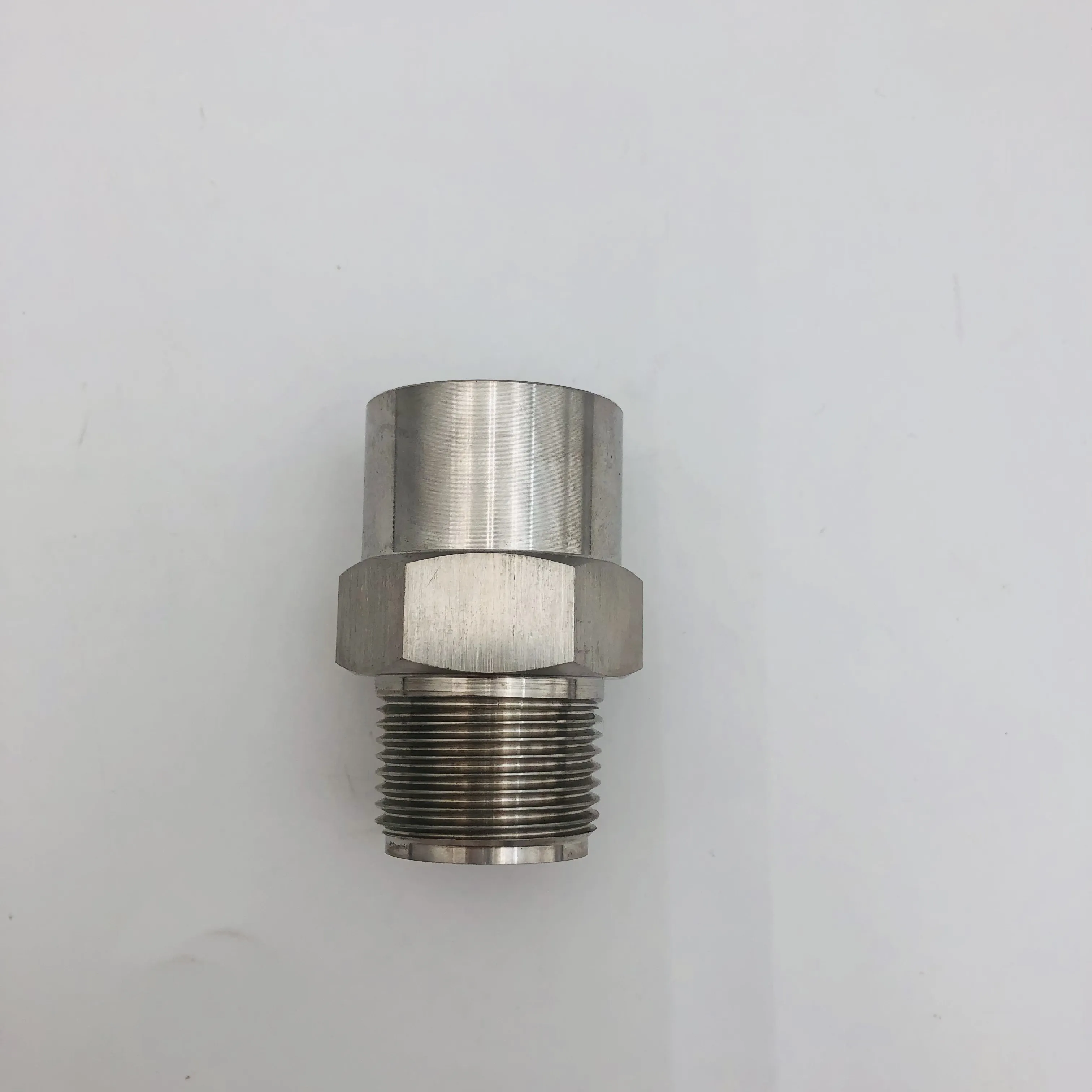

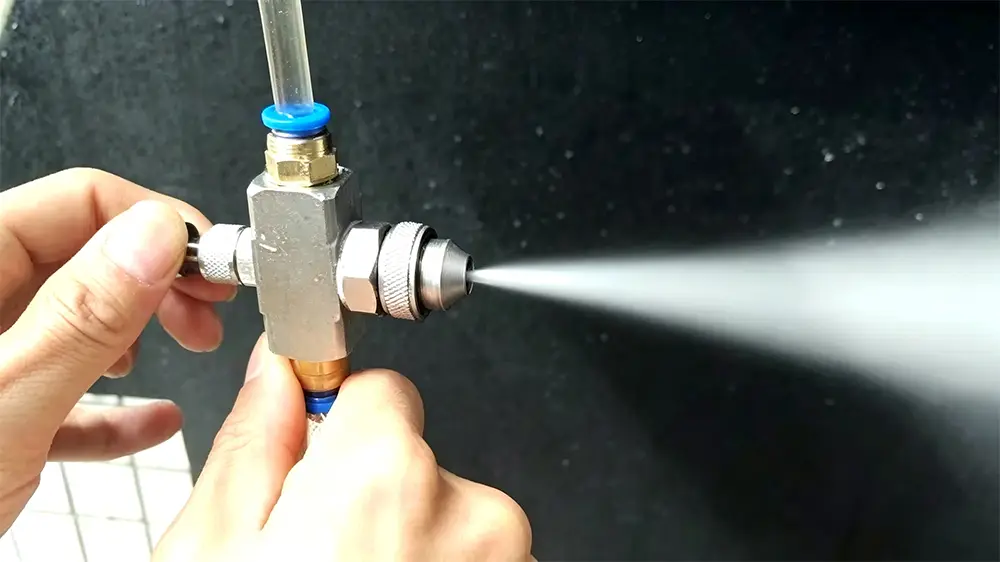

Eksempelvisning

Produktparameter

Produktnavn	Spraydyser med full kjegle i rustfritt stål
Materialer	304, 316, 316L, messing
Strømningshastighet	Tilpasset
Sprayvinkel	Tilpasset
Stil	Trådstørrelse
BB full kjegle spraydyser	1/8"-2"
HH spraydyser med full kjegle	1/8"-2"
GG fullkjegle spraydyser	1/8"-3/4"
SJV-B spraydyser med full kjegle	1/8"-3/4"

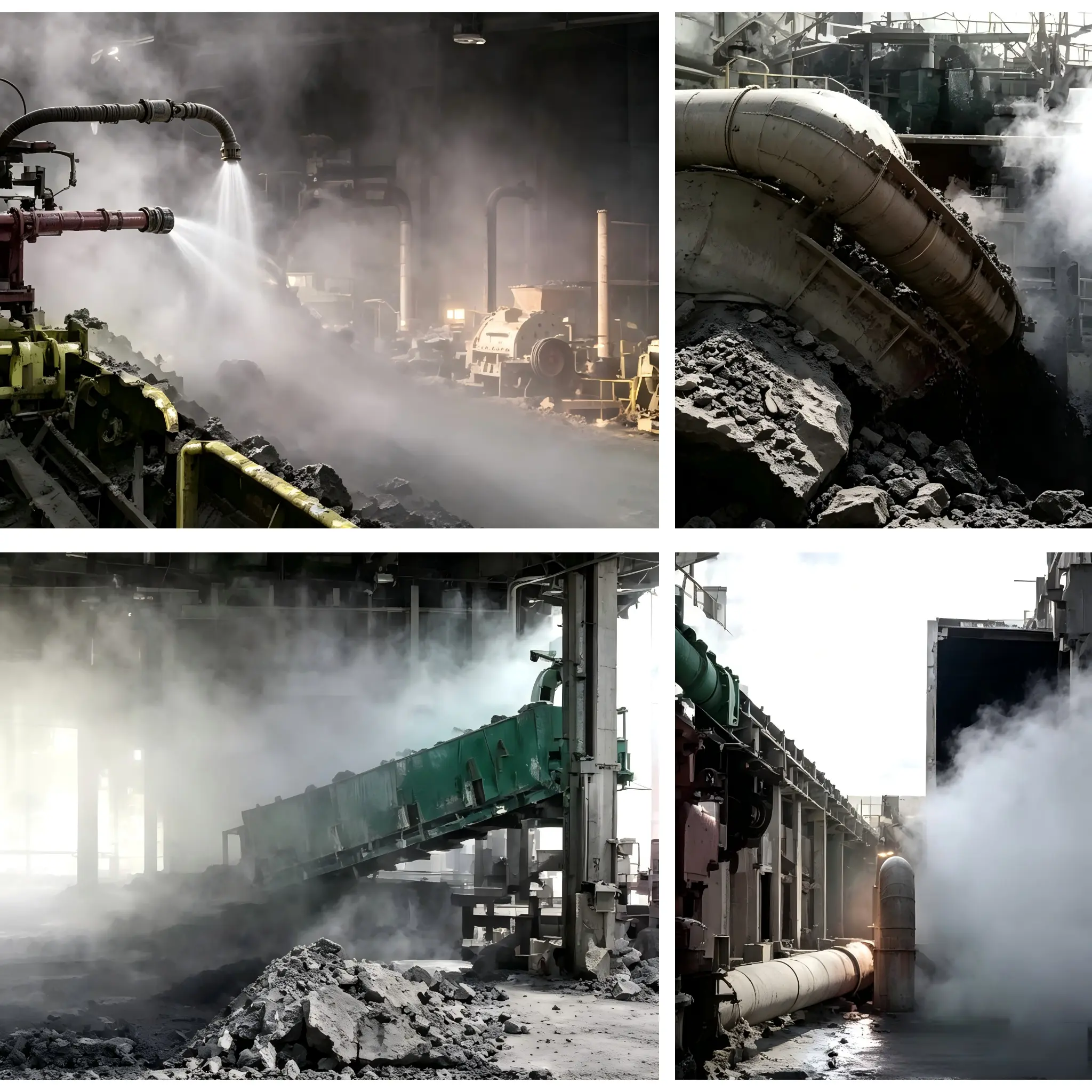

Påføring av fullkjeglespraydyser i rustfritt stål

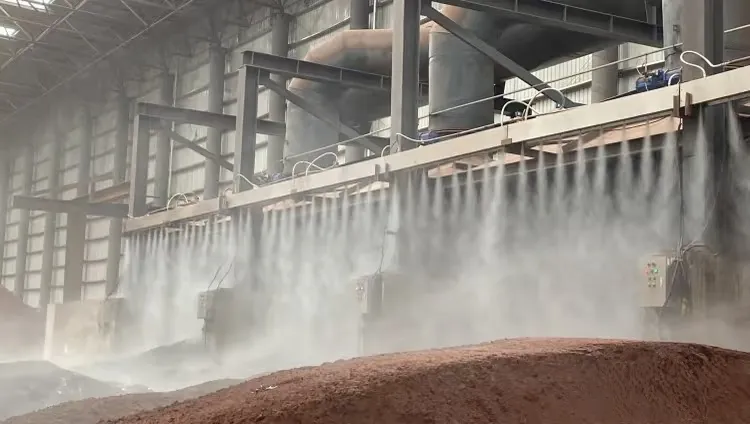

1. Sand- og grusplanter genererer store mengder flytende støv under produksjons- og knuseprosessen for mekanismer. Spraydysene med full kjegle i rustfritt stål undertrykker utslipp ved å sprøyte tett, fin vanntåke i luften. Følgelig faller disse støvpartiklene på grunn av tyngdekraften, noe som oppnår svært effektiv støvdemping ved kilden.

2. Korn- og oljebehandlingsanlegg samler lett opp brennbart organisk støv under lossing, transport og rengjøring av materialer. Forstøvningssystemet sprayer mikrovanntåke nøyaktig ved materialoverføringspunkter. Denne operasjonen reduserer effektivt den potensielle risikoen for støveksplosjoner i fabrikken.

3. Smelte- og sintringsprosesser i metallurgiske anlegg genererer enorme mengder giftig støv og høytemperatur røykgass. Høytrykks spraydyser i rustfritt stål med full kjegle vasker effektivt verkstedutstyr, avkjøler varme ovner og undertrykker støv fra miljøet. De jevnt fordelte dråpene øker gass-væske-kontaktområdet, noe som akselererer nøytraliseringen av skadelige gasser betydelig.

4. Steinbrudd står overfor alvorlig støvforurensning under sprengning i dagbrudd, fjellboring og tilslagssikteoperasjoner. Spraydyser med full kjegle i rustfritt stål undertrykker utbredt støv, eliminerer avløpsskum og avkjøler raskt varme råvarer. Dette allsidige dysesystemet fungerer også som et svært effektivt brannslokkingsverktøy for å slukke plutselige branner.

FAQ

Spørsmål 1: Hva definerer en spraydyser med full kjegle i rustfritt stål, og hvordan ser spraymønsteret ut?

A1: Denne spraydysen med solid kjegle bruker innvendige skovler eller et virvelkammer for å bryte væske til en fin tåke.

Q2: Hva er de primære variablene som dikterer dråpestørrelsen i disse dysene?

A2: Driftstrykk, åpningsdiameter og væskeviskositet dikterer dråpestørrelsen. Høyere trykk tvinger væske gjennom åpningen raskere, noe som gir finere forstøvning.

Spørsmål 3: Rustfritt stål og messing. hvordan velger jeg riktig materiale?

A3: Rustfritt stål (304/316L) tåler ekstrem varme, slitasje og høyt trykk, noe som gjør det til industristandarden for metallurgiske anlegg.

Messing tilbyr jevn maskinering og anstendig ytelse for kostnadssensitive, ikke-korrosive oppsett som generell kjøling eller brannbeskyttelse.
