Hvordan muliggjør presisjonsdreide deler mindre robotkirurgiske verktøy?

Robotkirurgiske systemer krymper. Den neste generasjonen av laparoskopiske og mikrokirurgiske roboter bruker instrumenter med diametre under 3 mm – små nok til å navigere i delikat anatomi, men likevel sterke nok til å gripe, kutte og suturere. For å oppnå dette krever en radikal omtanke om hver komponent, spesielt de mekaniske transmisjonselementene inne i verktøyets håndledd. Svaret ligger ipresisjonsdreide deler– små, komplekse geometrier maskinert til toleranser som var utenkelige for et tiår siden. Denne artikkelen forklarer hvordan høypresisjon CNC-dreiing skaper miniatyrakslene, pinnene og husene som gjør sub-millimeter robotverktøy mulig – og hva innkjøpsledere bør se etter hos en leverandør.

Miniatyriseringsutfordringen i robotkirurgi

Et typisk kirurgisk robotinstrument inneholder opptil 20 bevegelige deler inne i et rør som er mindre enn en blyant. Hver del må:

• Tåler gjentatt sterilisering (autoklav, gammastråling)
• Overfør dreiemoment med nesten null tilbakeslag
• Passer innenfor veggtykkelser så lave som 0,15 mm
• Koster mindre enn konvensjonelle maskinerte komponenter – fordi instrumenter ofte er engangsbruk eller begrenset gjenbruk

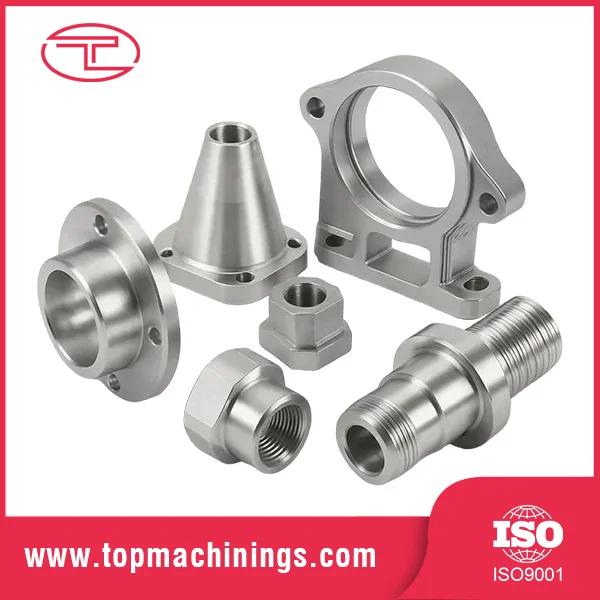

Tradisjonelle bearbeidingsmetoder (stempling, enkel dreiing) kan ikke holde den nødvendige konsentrisiteten, overflatefinishen eller mikrofunksjonene. Presisjonsdreide deler – produsert på CNC-dreiebenker av sveitsisk type med strømførende verktøy – løser disse problemene ved å kombinere dreiing, fresing og boring i én syklus, og oppnå toleranser på ±0,005 mm eller bedre.

Tre kritiske måter presisjonsdreide deler muliggjør miniatyrisering

1. Mikroaksler og drivpinner

Håndleddet til en kirurgisk robot bruker kabler eller skyvestenger for å artikulere endeeffektoren. Disse kobles til små pinner og skafter - ofte 0,5 mm til 2 mm i diameter. En presisjonsdreid del kan omfatte:

• Spor for festeringer (bredde 0,2 mm, dybde 0,05 mm)
• Sekskantede eller firkantede ender for momentoverføring
• Krysshull (0,3 mm diameter) for krymping av kabler

Hvorfor presisjon er viktig: Et 2µm avvik i en 1 mm stift skaper 0,2° vinkelfeil – uakseptabelt når kirurgen syr en 0,5 mm blodåre.

2.Tynnveggde rørformede komponenter

Leddeskjøter krever hus og hylser med veggtykkelser under 0,2 mm. Konvensjonell svinging forårsaker skravling eller kollaps. Sveitsisk dreiing med høytrykkskjølevæske og karbidverktøy gir stabil, repeterbar tynnveggpresisjonsdreide deleruten sekundær avgrading.

3.Kompleks geometri i et enkelt oppsett

Designere av robotverktøy ønsker kombinerte funksjoner: gjenger, avsmalninger, underskjæringer og flater – alt på én del. Presisjonsdreide deler laget på dreiebenker med flere akser eliminerer flere oppsett, og sikrer geometrisk konsistens. For eksempel kan en trokarspiss med et spiralformet drivspor og en proksimal flens maskineres på under 40 sekunder.

Parametertabell – Kritiske spesifikasjoner for kirurgisk presisjonsdreide deler

Den skjulte kostnaden ved inkonsekvente presisjonsdreide deler

OEM-produsenter av medisinsk utstyr fokuserer ofte på monteringstoleranser mens de undervurderer virkningen av individuelle presisjonsdreide deler. Et eksempel fra den virkelige verden: en produsent av kirurgisk stiftemaskin opplevde 12 % feltfeil på grunn av en 0,5 mm pinne som hadde inkonsekvent spordybde. Pinneleverandøren hadde hevdet ±0,01 mm, men leverte ±0,025 mm. Bytte til en leverandør som kontrollerer hver batch med 100 % optisk sortering reduserte feilraten til 0,2 %.

Nøkkelleksjoner:

• Måling er viktig – Be om rapporter om lasermikrofoner eller synssystemer, ikke bare skyvelære.
• Materialsertifisering – Kirurgiske instrumenter krever full sporbarhet (EN 10204 3.1).
• Konsistens på overflaten – Rue flekker inneholder bakterier; spesifiser Ra og Rz.

Hvorfor Tuoyuan forstår kravene til kirurgisk miniatyrisering

Qingdao Tuoyuan Metal Co., Ltd. har brukt over et tiår på å utvikle presisjonsmetallbehandlingsevner. I motsetning til vanlige maskinverksteder, fokuserer Tuoyuan på de eksakte teknologiene som kirurgisk robotikk trenger:

• CNC dreiedeler (sveitsiske og faste hodestokker) for mikroaksler, pinner og hylser
• CNC-fresedeler for komplekse husfunksjoner
• Stempling og smiing for kostnadseffektive komponenter med høyt volum
• Overflatebehandling (galvanisering, pulverlakkering, polering) – selv om kirurgiske verktøy ofte spesifiserer elektropolering eller passivering, som Tuoyuan kan arrangere gjennom sertifiserte partnere

Tuoyuan opererer under ISO 9001, med en komplett forsyningskjede fra råvare til ferdig del. Deres "fortreffelighet i hver detalj"-filosofi betyr at hver presisjonsdreid del blir inspisert med digitalt måleutstyr, og batch-registreringer oppbevares i 10+ år – avgjørende for sporbarhet av medisinsk utstyr.

Ett praktisk verktøy – en enkel sjekkliste for innkjøp

Når du vurderer en kilde til presisjonsdreide deler for robotkirurgiske enheter, be om:

• En toleransestablingsanalyse av den mest kritiske funksjonen din.
• Tre tilfeldige prøvedeler målt med en CMM eller lasermikrofon.
• Materialsertifikat som viser lotnummer og kjemisk sammensetning.
• Prosessevne (Cpk) – for diameter og konsentrisitet er Cpk ≥1,33 en sikker terskel.

Tuoyuan har alle fire som standard.

Små deler, gigantiske sprang for kirurgi

Trenden mot mindre, smartere robotkirurgiske verktøy er ustoppelig. Men det vil ikke bli realisert ved å bare skalere ned eksisterende design. Det kreverpresisjonsdreide delersom er i mikrostørrelse, makronøyaktige og produsert konsekvent i volum. For innkjøpsledere er den beste strategien å samarbeide med et metallbearbeidende selskap som har bevist CNC-dreiekspertise, en komplett intern prosesskjede og et kvalitetssystem som ikke overlater noe til tilfeldighetene.

Send din mest utfordrende mikrokomponenttegning tilTuoyuanfor en mulighetsgjennomgang og prøvekjøring. Bruk parametertabellen ovenfor for å spesifisere toleranser, og be om en prosesskapasitetsrapport. Den rette leverandøren av presisjonsdreide deler kan halvere utviklingstiden din – og gjøre ditt neste generasjons kirurgiske verktøy til en realitet.
