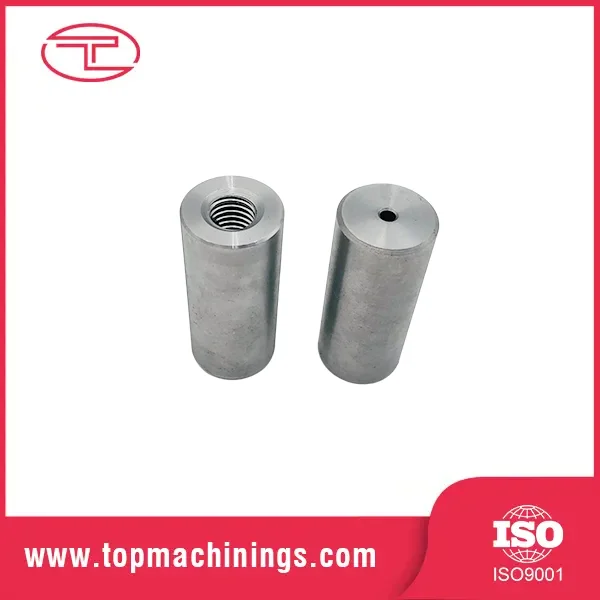

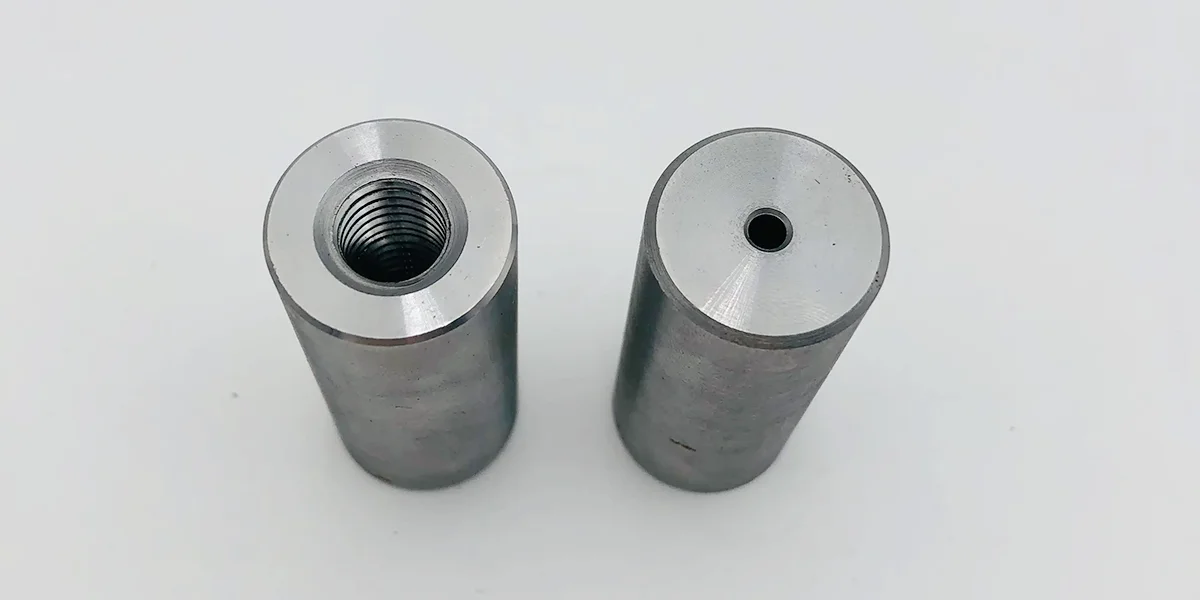

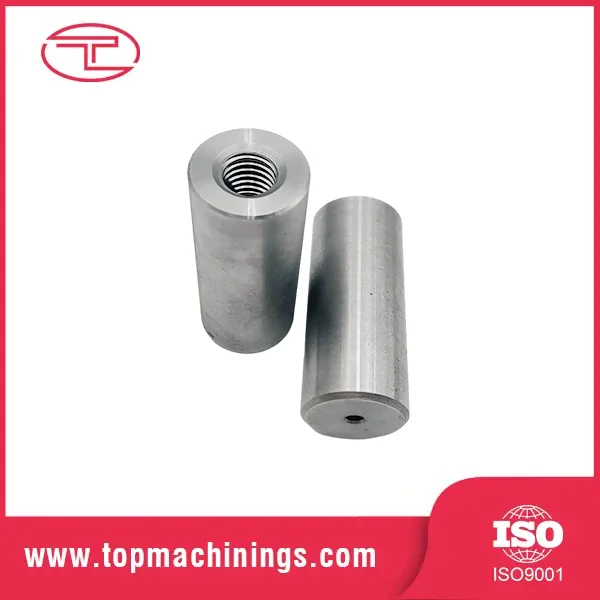

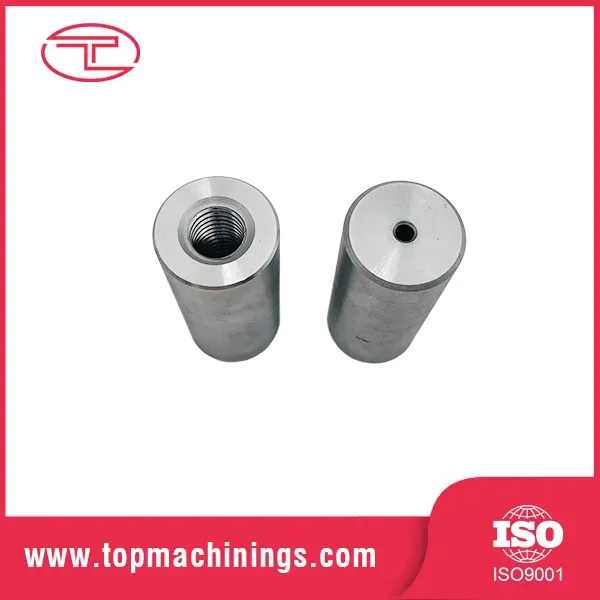

Presisjons CNC gjenget bøssing

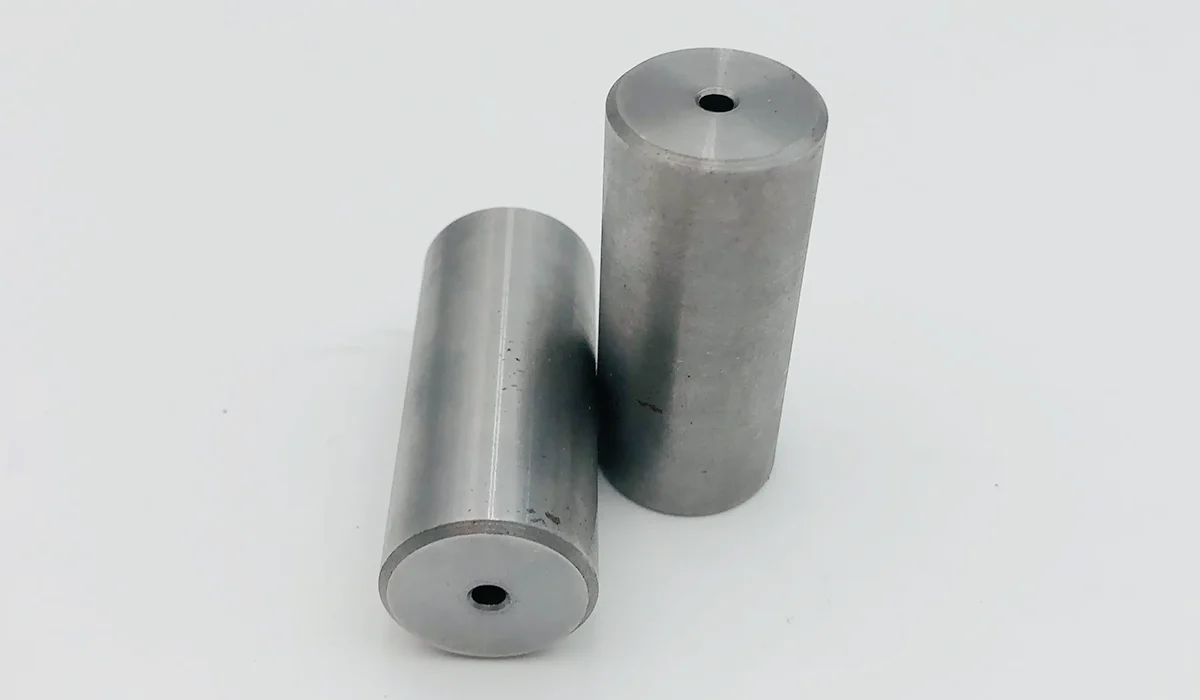

En presisjons CNC-gjenget bøsning er en sylindrisk hylse med presisjonsbearbeidede gjenger på innvendig eller utvendig overflate. Tenk på det som en "gjenget innsats" som gir en komponent et sterkt, utskiftbart gjengegrensesnitt uten å bearbeide gjenger direkte inn i hoveddelen. Når et gjenget hull strimler i et mykt aluminiumshus - en klassisk feilmodus - er bøssingen delen som redder dagen.

Det er to hovedfamilier: gjengede innsatser og hylseforinger. Begge krever det samme fra maskinverkstedet: rundhet, konsentrisitet og gjengenøyaktighet målt i mikron.

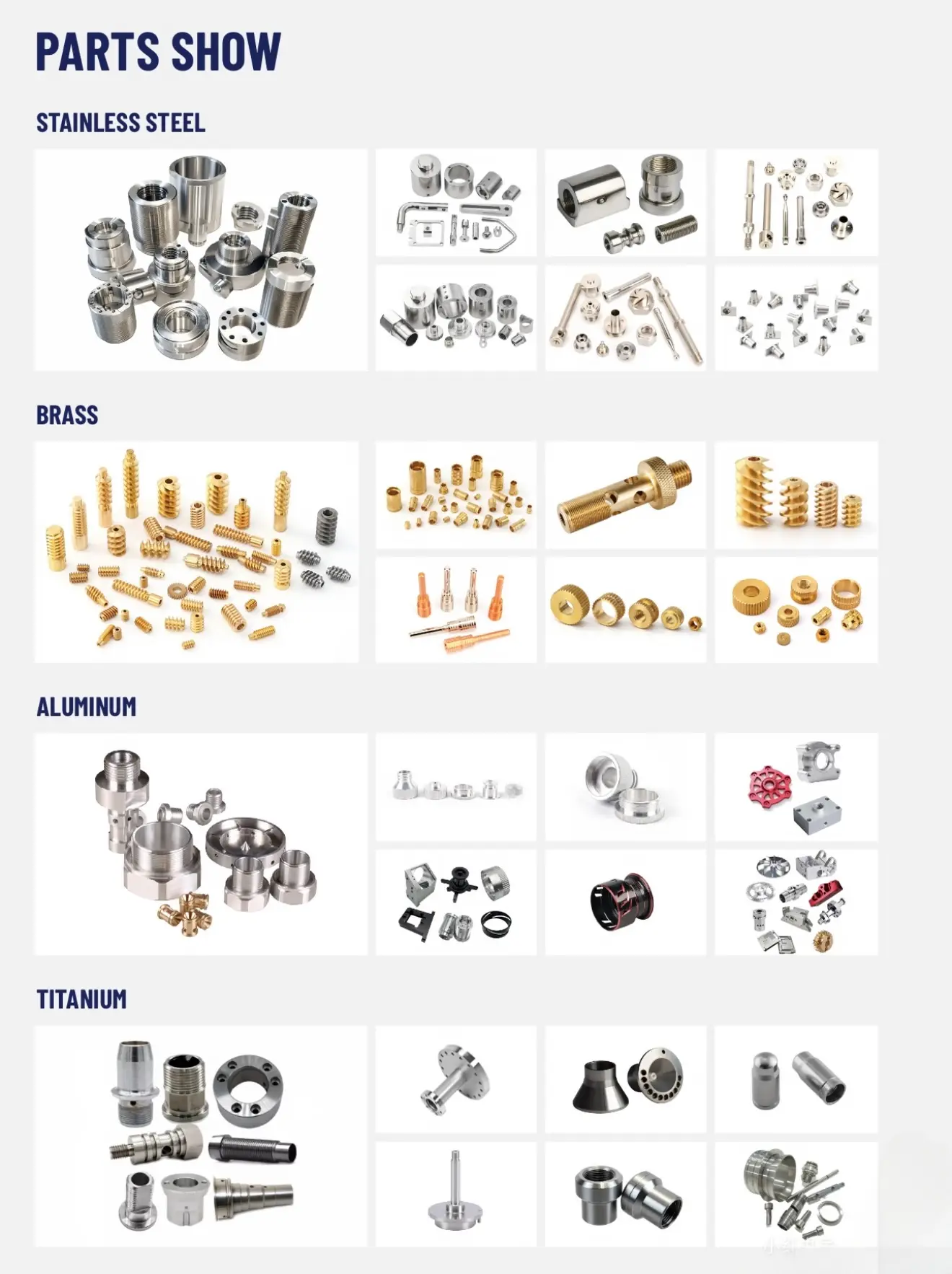

Materialer og trådkonfigurasjoner

Rustfritt stål (SUS303/304/316): korrosjonsbestandighet for mat, marin og medisinsk bruk.

Legert stål (4140/1045): høy styrke med varmebehandling for tunge belastninger.

Messing (C3604/HPb59-1): utmerket bearbeidbarhet og naturlig smøreevne for presisjons CNC-gjengebøssinger.

Aluminium (6061-T6/7075): lett for romfart og bilmontering.

Gjengeformer: metriske (M3–M64), UNC/UNF, NPT-rørgjenger og tilpassede former per tegning.

Klasser: 6H/6g standard, 5H/4h presisjonsklasser for interferenstilpasningsapplikasjoner.

Gjengene kuttes med enpunktsgjenging eller gjengefresing på CNC dreiebenker, etterfulgt av stigningsdiametermåling. For press-fit innsatser holder vi den ytre diameteren til ±0,005 mm slik at bøssingen sitter med riktig interferens - løs nok til å installere, stram nok til å aldri snurre.

Produktspesifikasjoner

Typiske bruksområder for presisjons CNC-gjenget bøssing

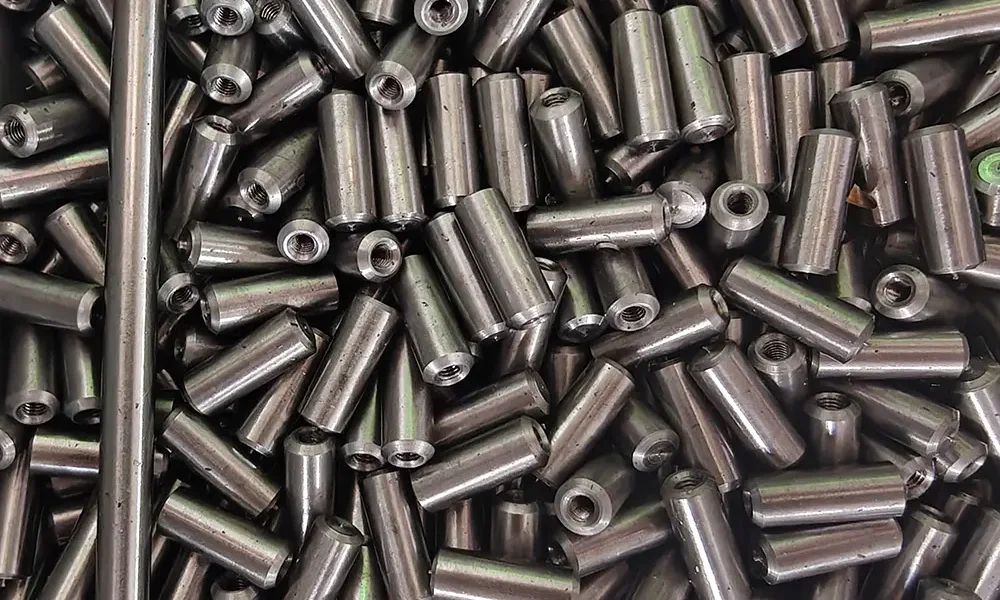

Som produsent og leverandør av presisjons CNC-gjengede bøssinger, leverer Tuoyuan Metal bøssinger i bulk til fabrikkdirekte priser for:

Gjengede innsatser for aluminium og plasthus i bil og elektronikk.

Lagerhylser og slitebøssinger i pumper, girkasser og transportører.

Lokalisering av bøssinger for jigger, inventar og verktøyplater.

Hydrauliske og pneumatiske sylinderkomponenter.

Møbler, apparater og utstyr dreiesammenstillinger.

Luftfarts- og forsvarslette sammenstillinger.

Virkelig sak

Kasusstudie: Custom Precision CNC-gjengede messingbøsninger

Bransje: Elektronikk og elektrisk utstyr

Materiale: Messing C36000

Prosess: Sveitsisk CNC-dreiing, anboring og sekskantfresing

En amerikansk produsent av elektroniske komponenter trengte tilpassede presisjons CNC-gjengede bøssinger for å fungere som anti-rotasjonsinnsatser i plastkapslinger. Delene krevde en gradfri finish for å sikre enkel skruemontering uten å skade plasthuset. Ved å bruke fleraksede sveitsiske CNC-dreiebenker, maskinerte vi messingforingene med rene gjenger og presise sekskanthoder i ett enkelt oppsett. En grundig ultralydrenseprosess ble implementert for å fjerne alle metallspon, etterfulgt av 100 % optisk gjengeinspeksjon.

Produksjonsprosess

Hver foring starter med en teknisk gjennomgang: teamet vårt analyserer 2D/3D-tegningen eller prøven din, velger materialkvalitet og programmerer optimale verktøybaner. For gjengede innsatser er den kritiske parameteren interferenstilpasningen - vi beregner nøyaktig OD for å garantere retensjon uten å overbelaste vertsdelen.

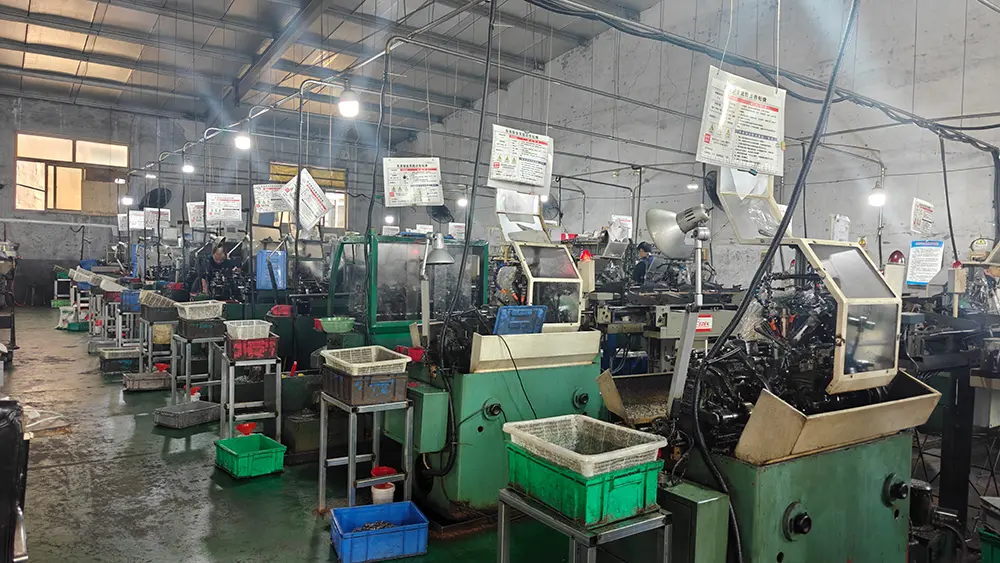

Maskinering går på høyhastighets automatiske CNC dreiebenker med stangmatere. Dreiing, vending, rilling, boring og gjenging fullføres i én klemsyklus der det er mulig – denne enkeltoppsettstilnærmingen er det som holder konsentrisiteten i mikronområdet.

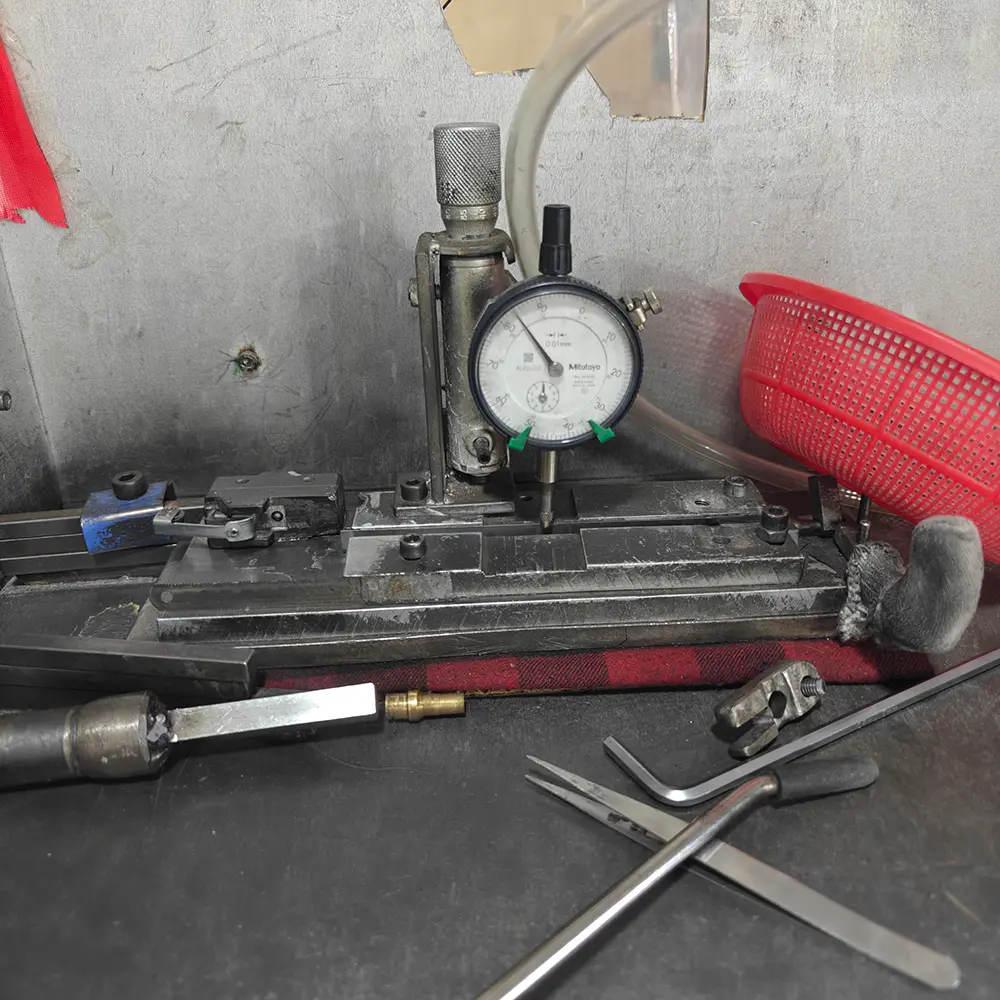

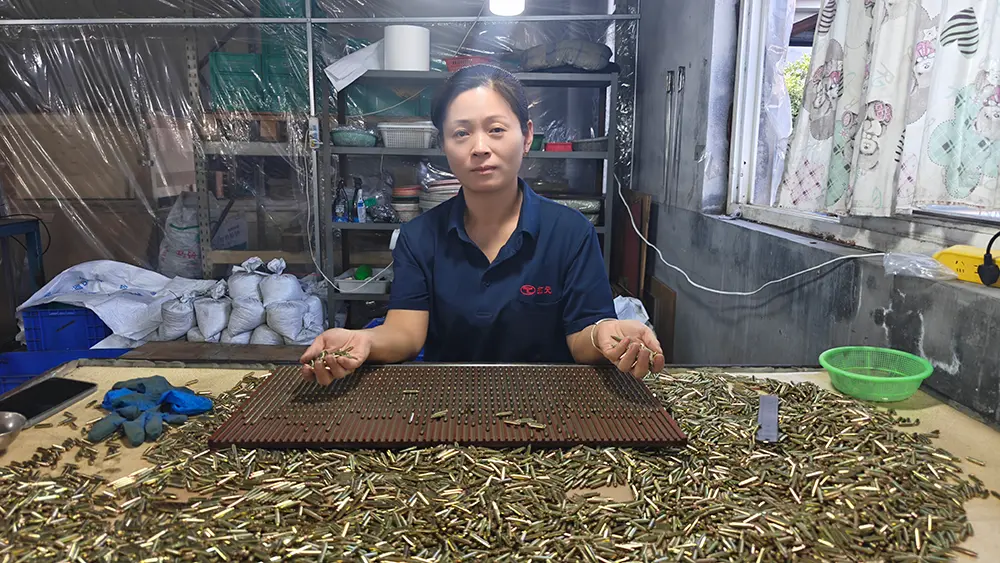

Gjenging etterfølges av 100 % inspeksjon: gjengeplugg/ringmåling, optisk sortering og CMM-verifisering på prøvedeler. Overflatebehandling (sink, svart oksid, nikkel) påføres i våre egne linjer før endelig pakking.

Hvorfor velge Tuoyuan Metal

Et tiår med presisjonsmaskinering Tuoyuan Metal har over 10 års erfaring med presisjonsdreide deler og CNC-maskinerte komponenter, og betjener kunder i 20+ land med en 95% gjentatt kjøpsrate. Når du bestiller bøssinger fra oss, jobber du med en butikk som allerede har løst problemet ditt – mange ganger.

Bøsninger pakkes i anti-rust papir, polyposer og eksportkartonger eller trekasser per bestillingsstørrelse. Små partier sendes med ekspress (DHL/FedEx/UPS); bulkordrer sendes sjøveien fra Qingdao havn (FCL/LCL) eller luftfrakt. Dokumentasjon: Kommersiell faktura, pakkeliste, fraktbrev, opprinnelsessertifikat, materialprøvesertifikat. For presisjonspriser med CNC gjengede bøssinger, bulkbestillinger eller et tilbud, kontakt vårt eksportteam.

FAQ

Q1: Kan du bearbeide bøssinger fra tegningen eller prøven min?

A1: Ja. Send oss ​​en 2D/3D-tegning (PDF, AI) eller en fysisk prøve. Vi gjennomgår designet, bekrefter materiale og toleranser, og lager pre-produksjonsprøver for godkjenning før masseproduksjon.

Q2: Hvilken toleranse kan du holde på tråder?

A2: Standard gjengeklasser 6H/6g i henhold til ISO 965. For presisjonsapplikasjoner kan vi holde 5H/4t med stigningsdiameter verifisert av kalibrerte målere. Fortell oss klassekravet ditt.

Q3: Hvordan garanterer du kvalitet på store bestillinger?

A3: Første artikkelinspeksjon med en fullstendig rapport, deretter måling underveis og 100 % optisk sortering på endelige dimensjoner. Vi støtter også tredjepartsinspeksjon før forsendelse.

Q4: Kan du produsere disse presisjons CNC gjengede bøsningene til tilpassede størrelser og ikke-standard gjengestigninger?

A4: Ja, vi tilpasser den ytre diameteren, lengden, veggtykkelsen og trådspesifikasjonene i henhold til dine tekniske tegninger eller prøvedeler.

Q5: Kan jeg be om prøver før jeg legger inn en masseproduksjonsordre?

A5: Absolutt. Vi kan gi prototype/pre-produksjonsprøver for funksjonstesting og monteringsvalidering før vi fortsetter til fullskala produksjon.
