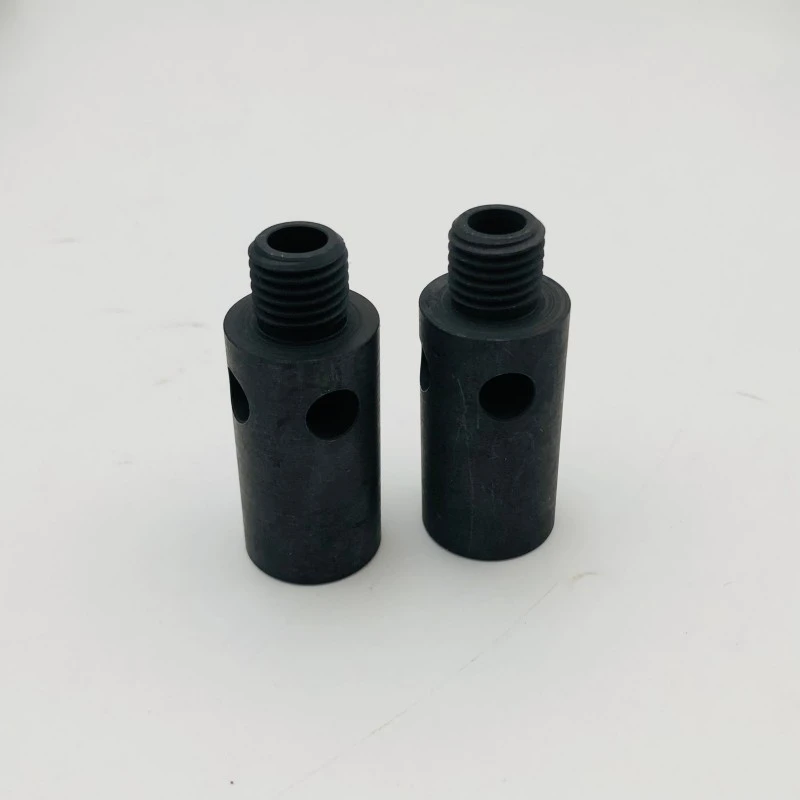

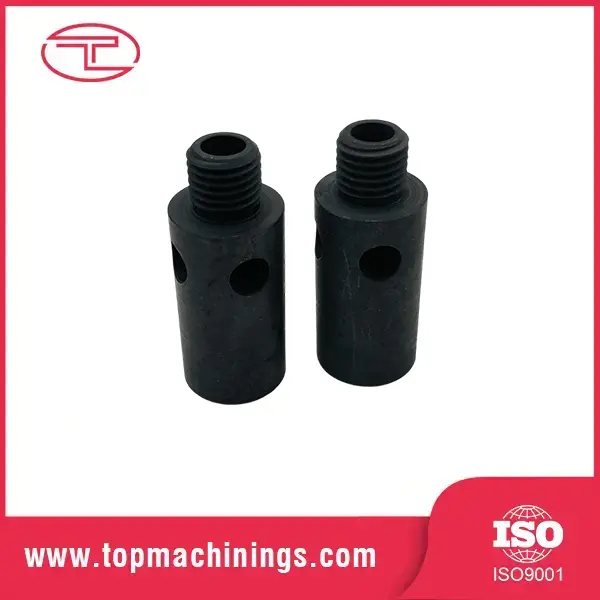

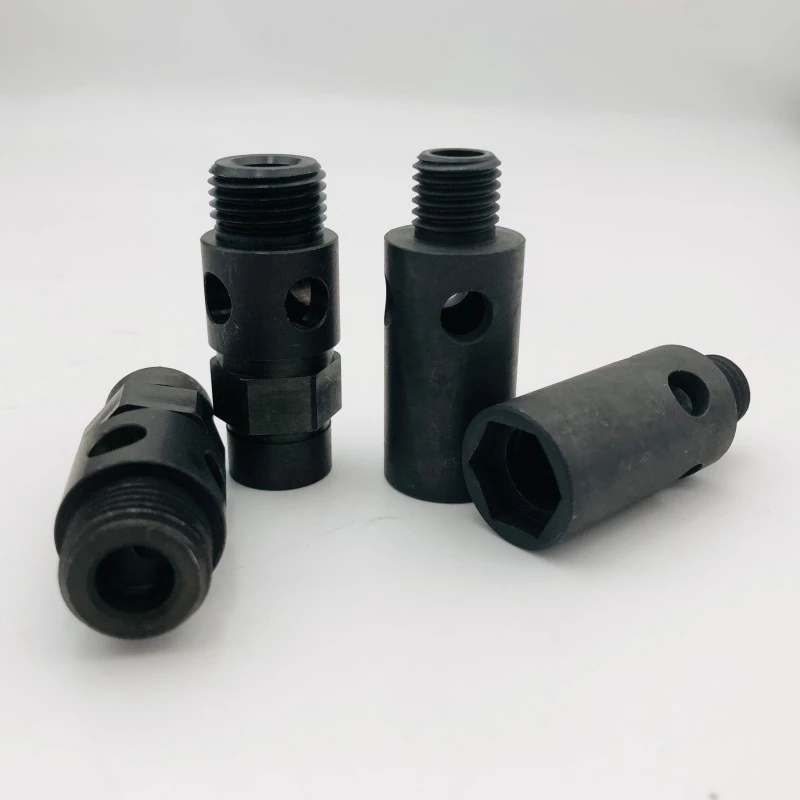

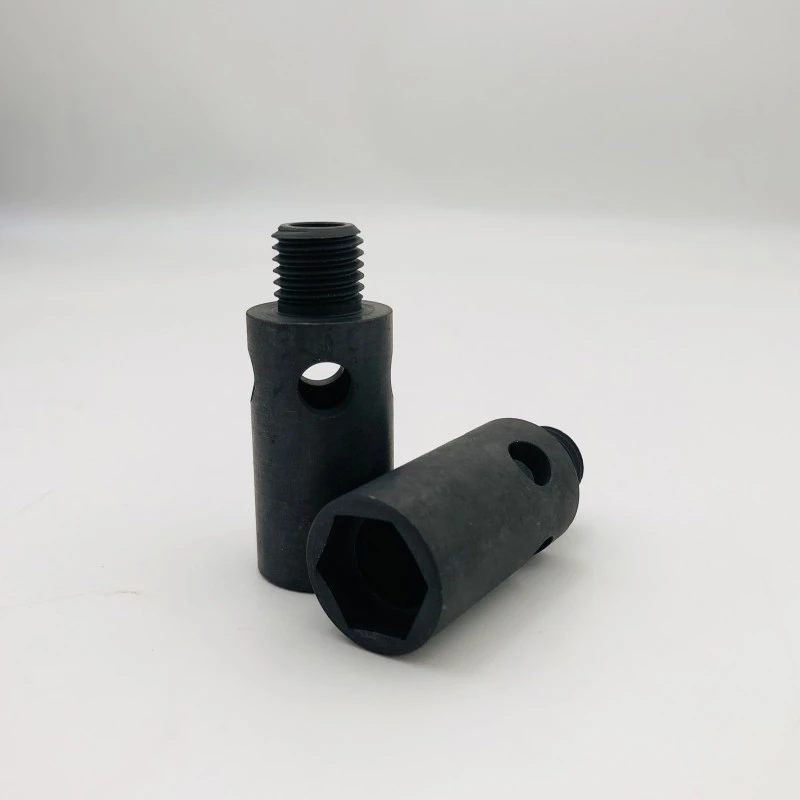

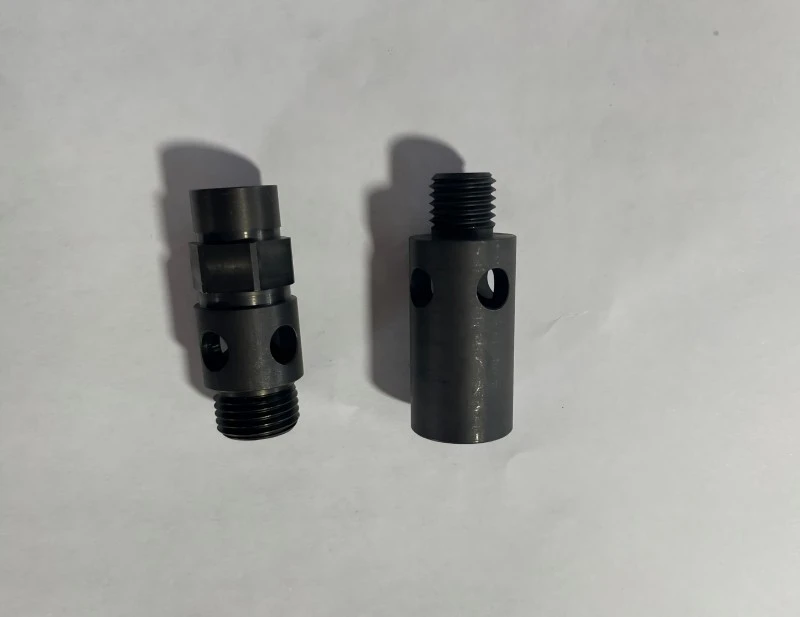

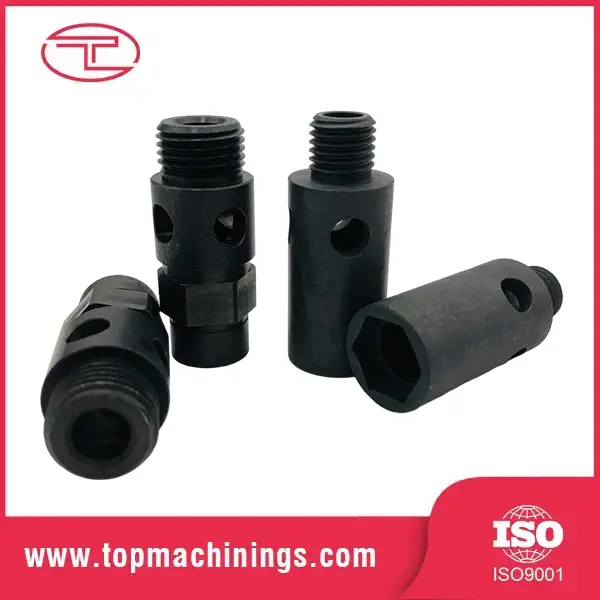

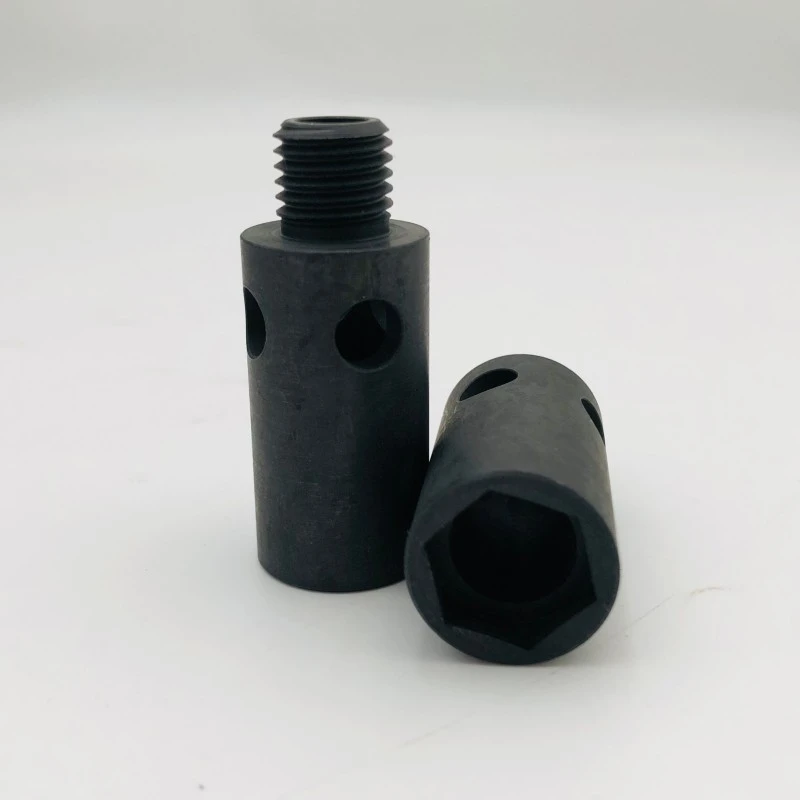

CNC-bearbeiding med presisjonsgjenget skaft

En gjenget aksel er en sylindrisk roterende komponent med maskinerte gjenger langs deler av eller hele lengden. Det klassiske eksemplet er blyskruen - hjertet i hver CNC-maskin, 3D-skriver og lineær aktuator - der gjengen kobler inn en mutter for å konvertere rotasjon til presis lineær bevegelse. Men presisjonsgjenget CNC-bearbeiding fremstår også som motoraksler med gjengede ender, strekkstenger, justeringsskruer og mateaksler.

Det som skiller en god gjenget aksel fra en dårlig er usynlig med et øyekast og katastrofal i bruk: gjengestigningsnøyaktighet over hele lengden. En blyskrue med kumulativ stigningsfeil på 0,1 mm over en meters vandring vil plassere verktøymaskinen feil med 0,1 mm — hver eneste gang. Det er forskjellen mellom en presisjonsdel og en problemdel.

Design og materialhensyn

Vanlige karakterer: 4140/42CrMo, 1045 (generell bruk), SUS303/316 (korrosjonsbestandighet), 6061-T6 (lett)

Gjengeformer: Acme, trapesformet, metrisk ISO, UNC/UNF, kuleskruekompatibel

Varmebehandling: induksjonsherding av trådflanker, gjennomherding eller karburering

Kritiske egenskaper: senterhull for sliping, kilespor, flater, krysshull og trinndiametre

Konsentrisitet mellom gjengestigningsdiameter og lagertapper: ≤ 0,02 mm TIR

Retthet: 0,05 mm/m standard, 0,02 mm/m for presisjonsgrader

For CNC-bearbeiding av presisjonsgjenget aksel er materialvalg en ytelsesbeslutning: 4140 herdet og slipt gir lang slitelevetid og dimensjonsstabilitet; 6061 aluminium gir lette bevegelser med lav treghet for høyhastighetsapplikasjoner. Vi anbefaler karakteren basert på belastning, hastighet og driftssyklus – ikke bare pris.

Nøkkelfunksjoner og fordeler

Nøyaktige tråder over full lengde

Gjengene kuttes i ett punkt eller gjenges under CNC-kontroll, med stigningsnøyaktighet verifisert over hele gjengelengden – ikke bare ved måleren. For CNC-bearbeiding presisjonsgjenget aksel, holder vi kumulativ stigningsfeil innenfor 0,02 mm per 300 mm, slik at maskinen din posisjonerer riktig på hvert reisepunkt.

Konsentrisk tråd-til-journal-forhold

Gjengene og lagertappene er maskinert i ett oppsett eller på senter mellom to operasjoner, og holder utløpet under 0,02 mm. En aksel som går riktig slites jevnt, vibrerer mindre og forlenger lagerets levetid.

Varmebehandling tilpasset plikt

Induksjonsherding på gjengeflanker gir en slitesterk overflate samtidig som den holder kjernen tøff for momentoverføring. For høysyklusapplikasjoner karburiserer eller gjennomherder vi i henhold til dine spesifikasjoner.

Jorddiameter der det betyr noe

Lagertapper og tetningsoverflater kan være sylindrisk slipt til Ra 0,2μm med toleranse ±0,003 mm — overflatefinishen som holder tetningene lekkefrie og lagrene stille ved høye turtall.

One-Stop: Aksel + beslag

Vi bearbeider hele akselen: gjenger, kilespor, flater, kryssborede hull og gjengede ender - én del, én leverandør, én kvalitetsstandard. Ingen andre leverandør, ingen toleransestabling mellom komponenter.

Produktspesifikasjoner

Typiske applikasjoner

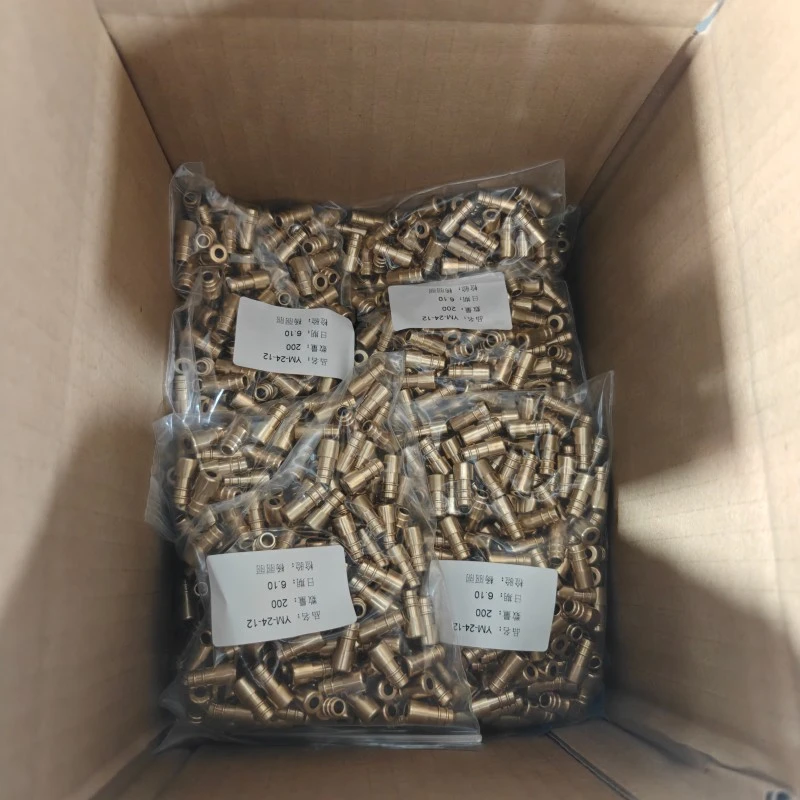

Som produsent og leverandør av presisjonsgjengede akseler for CNC-maskinering, leverer Tuoyuan Metal aksler i bulk til fabrikkdirekte priser for:

Blyskruer og kuleskrue-kompatible aksler for CNC-maskiner og 3D-printere

Motoraksler med gjengede ender for koblinger og trinser

Lineær aktuator og elektrisk sylinderkomponenter

Trekkstenger og justeringsskruer for industrielt utstyr

Gjengede komponenter for bilstyring og fjæring

Mateskaft for tekstil-, emballasje- og trykkerimaskiner

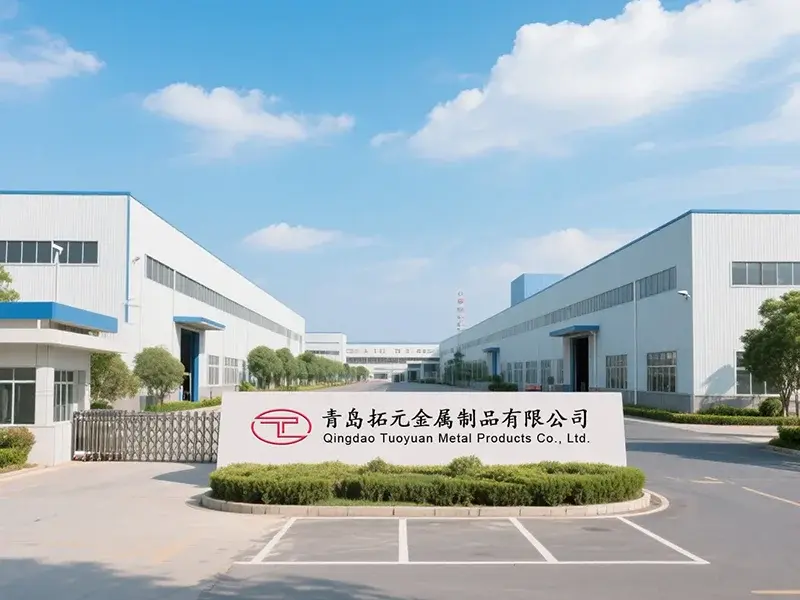

Om oss

Presisjonsbearbeiding er vår kjernevirksomhet

Tuoyuan Metal specializes in precision turned parts and CNC machined components — CNC machining precision threaded shaft is squarely in our wheelhouse. Ti års maskineringserfaring, 20 høyhastighets CNC dreiebenker, 5 maskineringssentre og en årlig kapasitet på 100 millioner deler.

Påvist i nordamerikanske markeder

60 % av salget vårt går til Nord-Amerika, hvor kundene krever stramme toleranser og pålitelig levering. En 95 % gjentatt kjøpsrate betyr at kundene våre bestiller på nytt – den sterkeste kvalitetssertifiseringen som finnes.

Rask, tydelig kommunikasjon

Salgsteamet vårt snakker flytende engelsk og svarer innen 24 timer. Kvalitetsproblemer får svar innen 48 timer. Ingen språkbarrierer, ingen runaround.

Ingeniørstøtte innebygd

Er du usikker på materiale eller varmebehandling? Send oss ​​din søknad så anbefaler vi riktig karakter og prosess. Vi støtter fra prototype til masseproduksjon.

FAQ

Spørsmål: Lager du blyskruer? Hvilken nøyaktighet kan du oppnå? A: Ja – blyskruer er en av våre spesialiteter. Standardkvalitet holder ±0,05 mm per 300 mm; presisjonsgrad holder ±0,02 mm kumulativ pitchfeil. For høyere nøyaktighet anbefaler vi kuleskruer, som vi også kan levere.

Spørsmål: Kan du bearbeide en aksel fra en prøve? A: Ja, vi reverserer fra fysiske prøver så vel som tegninger. Vi måler prøven, lager en tegning og bekrefter med deg før produksjon.

Spørsmål: Hvilken varmebehandling anbefaler du for en slitesterk tråd? A: For de fleste CNC-maskinering med presisjonsgjengede aksler og aktuatorapplikasjoner er induksjonsherding av gjengeflankene til HRC 45–55 det riktige valget – hard overflate, tøff kjerne. For ekstrem slitasje er karburering eller full gjennomherding tilgjengelig.

Spørsmål: Kan du holde diametertoleransen du hevder? A: Ja. Dreide diametre holder ±0,02 mm; jorddiameter holder ±0,005 mm. Våre CNC-maskiner har gjentatt posisjoneringsnøyaktighet på ≤±0,003 mm, verifisert ved CMM-inspeksjon på hver batch.

Spørsmål: Hva er din MOQ og ledetid? A: Prototype MOQ er fleksibel (selv 1–5 stykker). Produksjon MOQ fra rundt 500 stykker. Gjennomsnittlig ledetid er 15 dager, 18–20 dager med sliping og varmebehandling.
