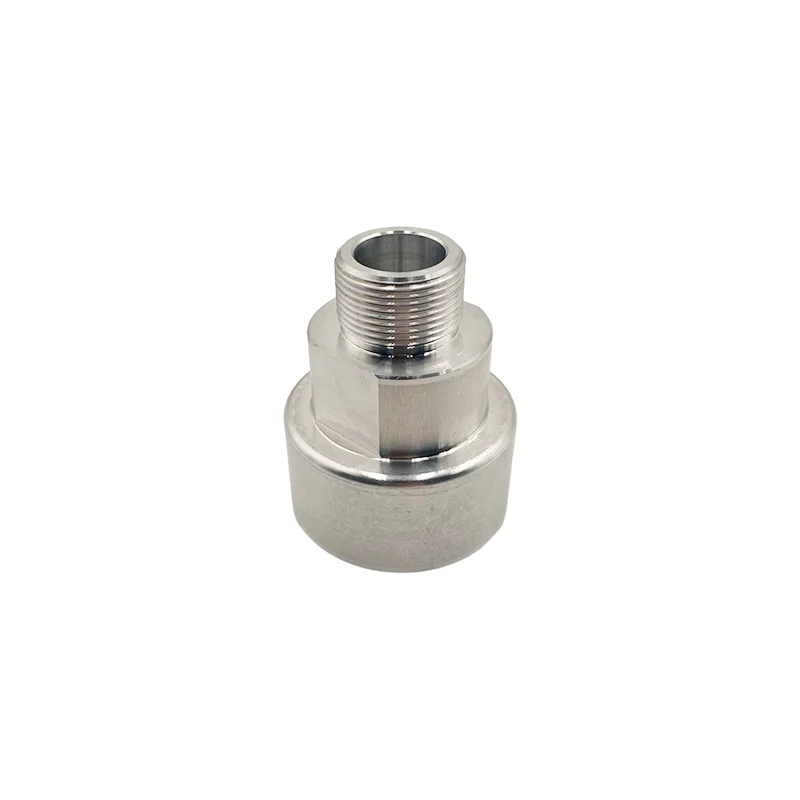

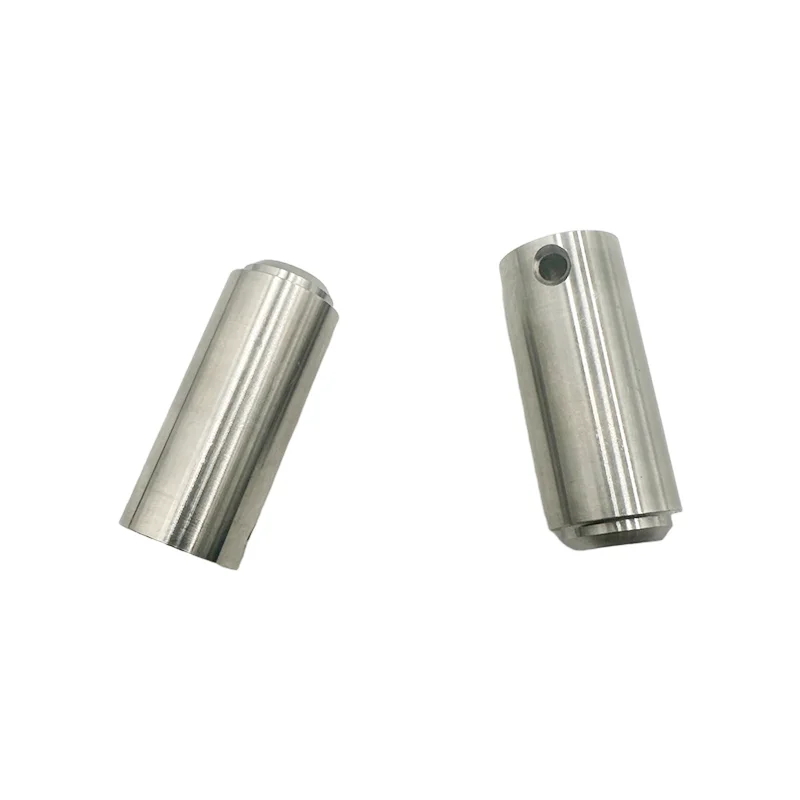

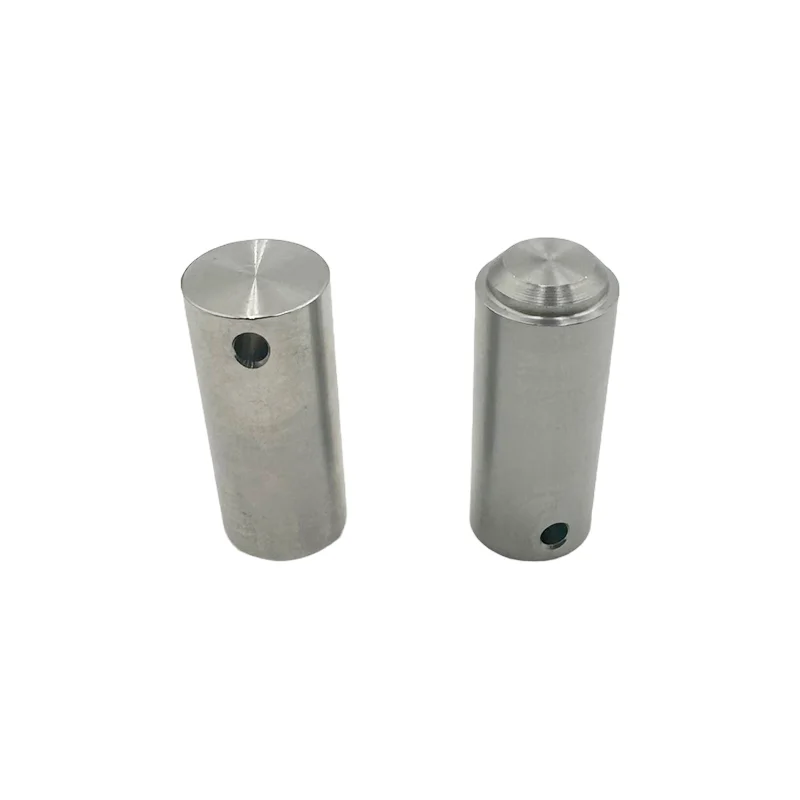

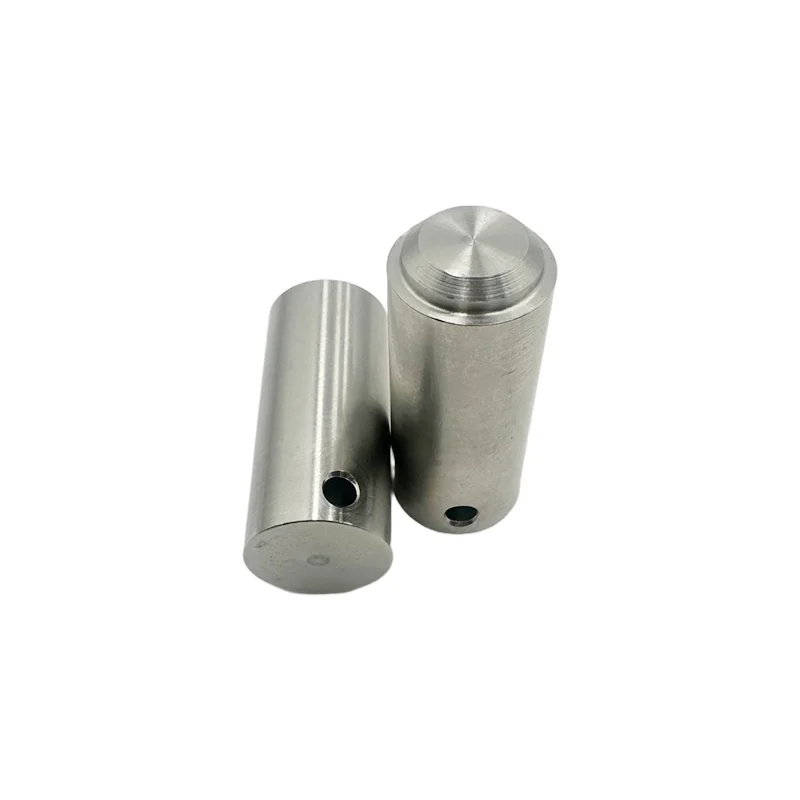

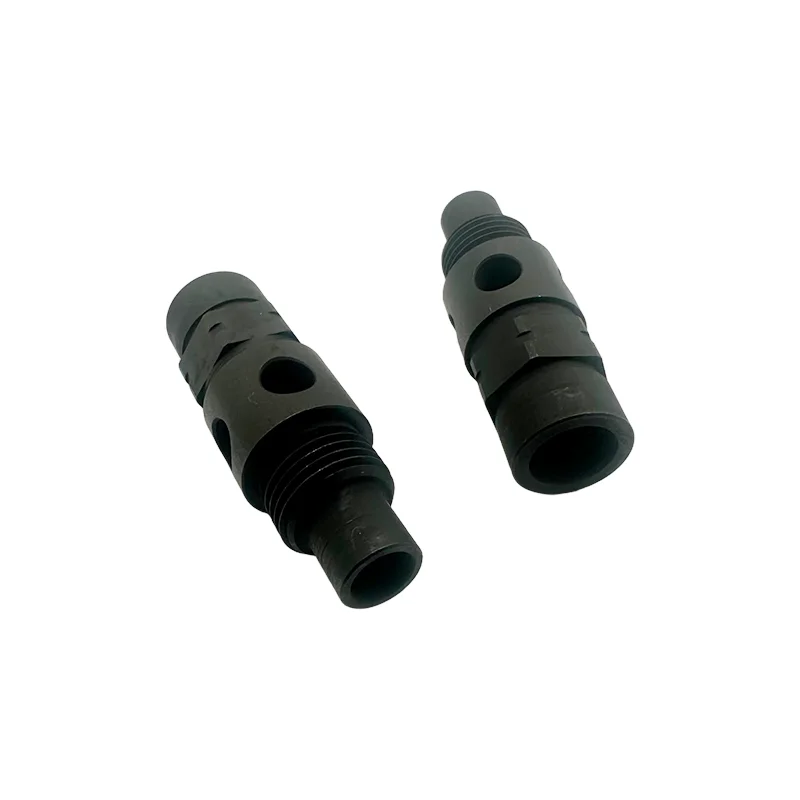

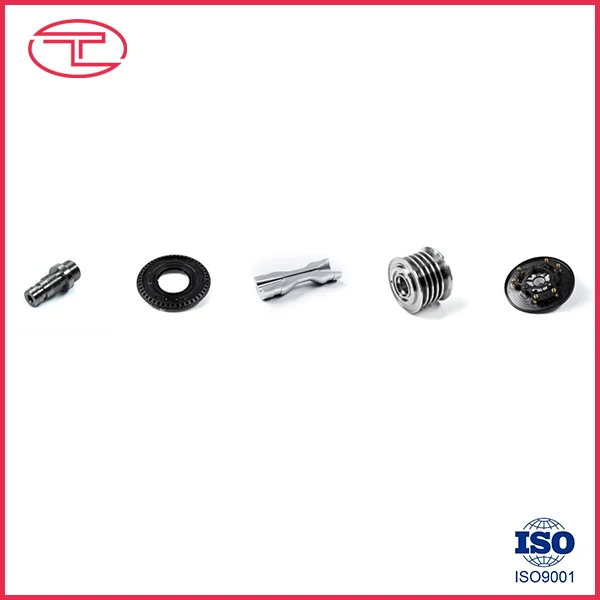

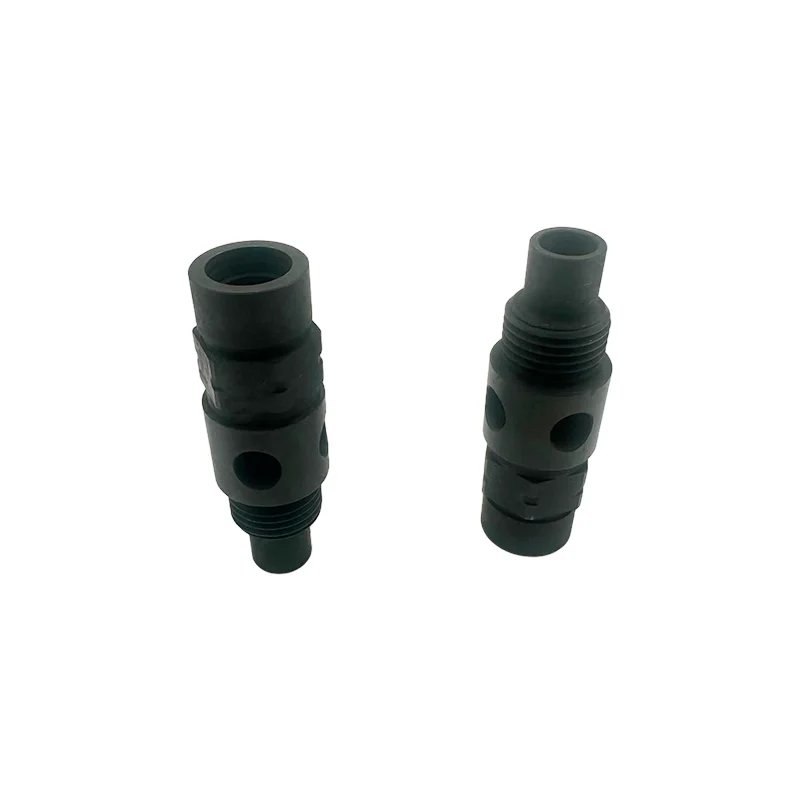

Komplekse presisjonsdreide deler

Tuoyuan Metal er en produsent av høykvalitets, komplekse presisjonsdreide deler. Vi kontrollerer strengt hvert trinn i produksjonsprosessen, ved å bruke førsteklasses materialer og avanserte, utprøvde produksjonsteknikker. Produktene våre har eksepsjonell presisjon – som holder seg perfekt til dine tekniske tegninger og tilpassede spesifikasjoner – med ekstremt minimale toleranser.

Produktfordeler

(I) Maskinering med høy presisjon

Tuoyuan Metal bruker avanserte CNC dreiebenker og presisjonsmaskineringsprosesser. Våre komplekse presisjonsdreide deler oppnår ekstremt høy maskineringsnøyaktighet, med dimensjonstoleranser innenfor ekstremt trange grenser, og noen produkter kan skryte av nøyaktighet så høy som ±0,001 mm. Dette sikrer perfekt passform i en rekke komplekse monteringsmiljøer, og forbedrer effektivt utstyrets ytelse og stabilitet. For eksempel, ved produksjon av flymotorkomponenter, sikrer slike høypresisjonsdreide deler effektiv motordrift og pålitelighet.

(II) Muligheter for bearbeiding av komplekse former

Vi kan håndtere et bredt spekter av komplekse formdreiningskrav. Enten det er deler med flere trinn, uregelmessig formede overflater, presisjonsgjenger eller bittesmå eller dype hull, utnytter vårt maskineringsteam sin omfattende erfaring og ekspertise for å oppnå presis bearbeiding av komplekse former gjennom omhyggelig programmering og optimaliserte maskineringsbaner. For kritiske komponenter i medisinsk utstyr, som har komplekse indre strukturer og intrikate former, oppfyller våre dreide deler designkravene perfekt.

Produksjonsprosess

1. Støtte for maskineringsutstyr med høy presisjon: Ved å bruke importerte CNC dreiebenker (som Tysklands DMG og Japans Mazak) og flerakse maskineringssentre, kan utstyret skryte av posisjoneringsnøyaktighet på ±0,001 mm og repeterbarhet på ±0,0005 mm, noe som gir grunnlaget for maskinvare med høy presisjon. Dedikert utstyr er gitt for forskjellige deltyper:

Akseldeler: Ved å bruke CNC-dreiebenker med glidende hode, utføres flerprosessmaskinering, inkludert ytre diametre, innvendige hull, gjenger og spor, i ett enkelt oppsett, og eliminerer feil knyttet til flere oppsett.

Komplekse og uregelmessige deler: Ved hjelp av et femakset dreie-fresesenter kan systemet samtidig utføre dreiing, fresing, boring og tapping, og løse komplekse buede overflater (som sfæriske og spiralformede overflater) som er vanskelige å bearbeide med tradisjonelt utstyr.

2. Teknologi for prosessering av mikrodeler: Ved å bruke en høypresisjon pneumatisk chuck (klemmenøyaktighet ≤ 0,002 mm) og et mikroverktøy (minimum bladdiameter 0,1 mm), kan dette systemet behandle mikroaksler og mikrohull med diametre fra 0,1-5 mm, samtidig som hullets koaksiale 0,0 mm opprettholdes.

Forebygging av tynnveggsdeformasjon: Bruker en "lav skjærekraftparameter + hjelpestøtte". For eksempel, ved maskinering av en 0,1 mm tykk aluminiumslegering tynnvegget hylse, kontrolleres deldeformasjonen til ≤ 0,005 mm ved å optimalisere skjærehastigheten (800-1000 m/min), matehastigheten (0,01-0,02 mm/r) og bruke elastiske støttefester.

Deep Hole Processing Technology: Ved å bruke en internt avkjølt dyphullsbor (kjøleoljetrykk 10-15MPa), kan dette systemet behandle dype hull med et dybde-til-diameter-forhold på opptil 20:1 (f.eks. et 5 mm diameter hull med en dybde på 100 mm). 100 mm), sørg for at hullet er rett ≤0,01 mm/100 mm, og overflateruheten Ra0,4 μm.

Søknad

1. Luftfart

Hovedsakelig brukt i kjernesystemer av romfartsutstyr, inkludert:

Motorsystemer

Landingsutstyr systemer

Avionikkutstyr (som treghetsnavigasjonssystemer)

2. Medisinsk utstyr

Tilpasning til de strenge presisjons- og biokompatibilitetskravene til medisinsk utstyr inkluderer applikasjonsscenarier:

Implanterbart medisinsk utstyr

Kirurgiske instrumenter (som laparoskoper og tannhåndstykker)

Diagnostisk utstyr (som CT-maskiner)

3. Elektronisk kommunikasjon

For å møte høyfrekvente og høystabilitetskravene til elektronisk kommunikasjonsutstyr, inkluderer tjenestescenarier:

5G basestasjonsutstyr

Utstyr for produksjon av halvledere

Forbrukerelektronikk (som mobiltelefoner)

4. Automotive

For å hjelpe til med oppgraderinger av kjøretøyytelse og lettvekt, inkluderer applikasjoner:

Nye energikjøretøyer (motorer, batterirelaterte komponenter)

Tradisjonelle drivstoffkjøretøyer (motorer, girsystemer)

Intelligente kjøreenheter (som lidar)
