CNC-bearbeiding industrielle dyvelpinner

En dyvelpinne er en kort, sylindrisk pinne som brukes til å opprettholde nøyaktig innretting mellom to eller flere deler av en sammenstilling. I motsetning til en bolt, som klemmer deler sammen, etablerer CNC-bearbeiding industrielle pluggstifter posisjon. Det er referansepunktet hele sammenstillingen er bygget rundt. Når du bolter et girkassehus til en motorflens, garanterer pluggpinnene - ikke boltene - at akslene forblir på linje.

Dyvelpinner kommer i to hovedformer: press-fit og slip-fit. Ytelsesforskjellen mellom en god plugg og en dårlig måles i mikron: for stram og den griper seg fast; for løst og sammenstillingen driver.

Materialer og hardhet til industrielle pluggstifter

Karbonstål (1045/1060): herdet og herdet, kostnadseffektiv generell bruk

Lagerstål (GCr15/52100): gjennomherdet til HRC 60–64 for maksimal slitelevetid

Rustfritt (SUS303/304/316): korrosjonsbestandig for mat, marin og medisinsk bruk

Herdet verktøystål (for spesielle slitasjeapplikasjoner)

Diameterområde: 1 mm – 30 mm, lengder fra 3 mm til 200 mm

Toleranseklasser: m6 press-fit, h6/h7 slip-fit ​​i henhold til ISO 8734/8735, USAS B18.8.2

Den klassiske produksjonsruten er senterløs sliping: stenger males til endelig diameter på en senterløs kvern, kuttes i lengde, avfases og herdes. Det de fleste kjøpere ikke er klar over, er at rekkefølgen sliping-før-herding betyr noe - herding etter sliping forårsaker forvrengning, og det er grunnen til at vi sliper, herder og deretter ferdigsliper de kritiske pinnene.

Tuoyuan Real Case Sharing

Bransje: Industriell automasjon og maskiner

Materiale: Aluminium / rustfritt stål

Prosess: Presisjon CNC-dreiing og rilling

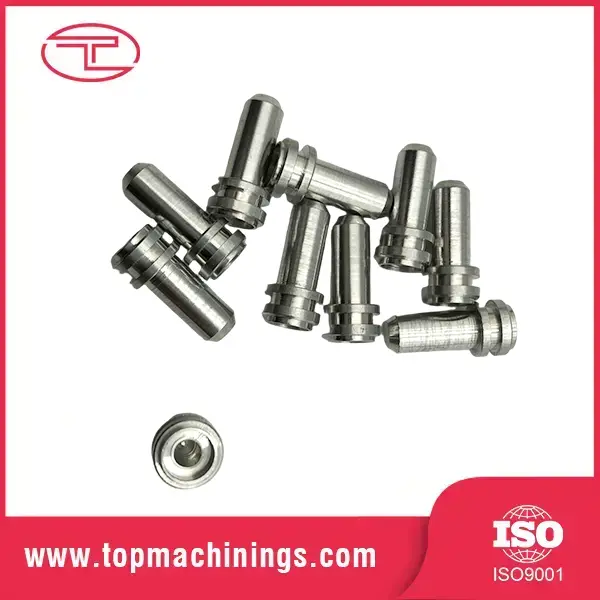

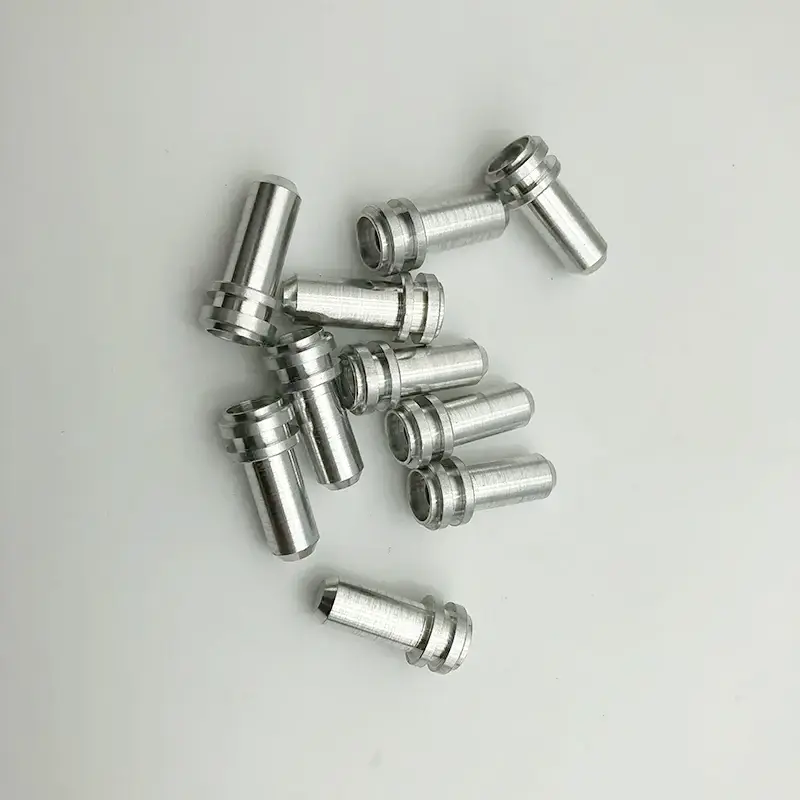

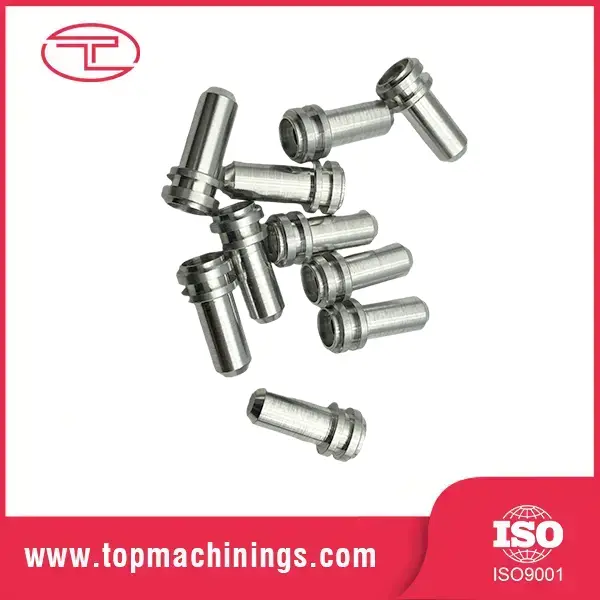

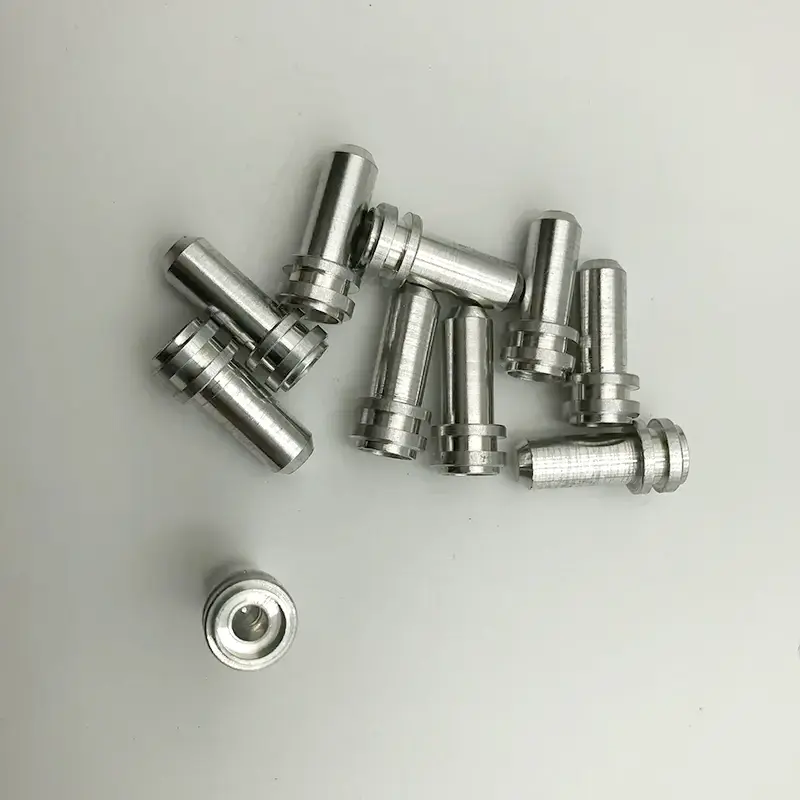

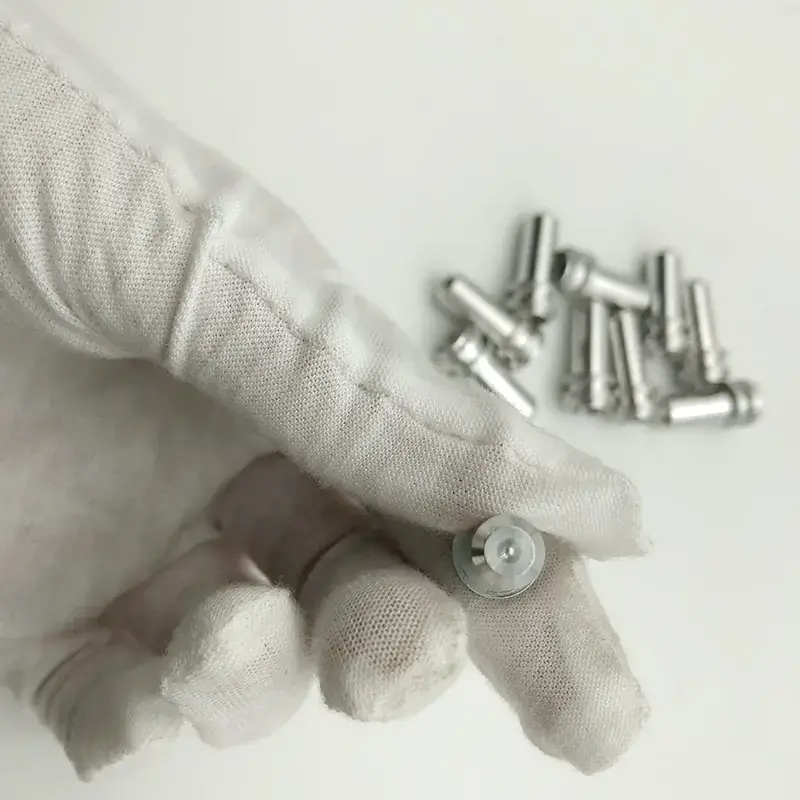

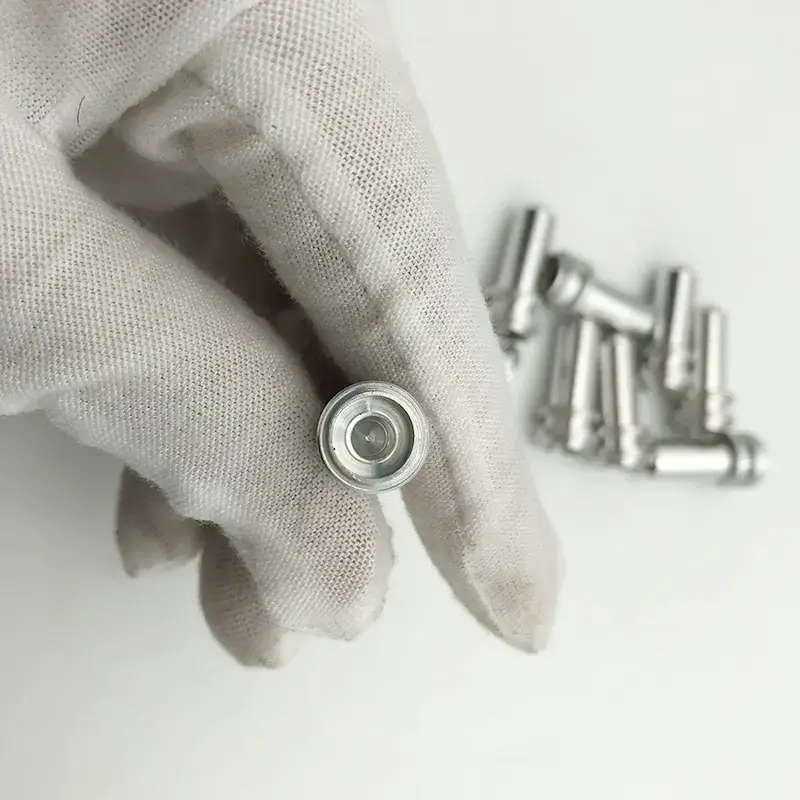

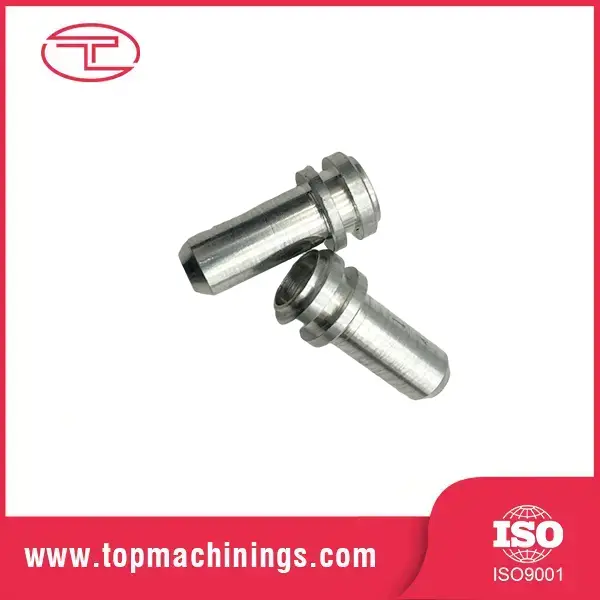

En amerikansk automasjonsprodusent krevde tilpassede CNC-bearbeidende industrielle pluggstifter med presise O-ringholdespor og strenge dimensjonstoleranser for å sikre nøyaktig innretting og sikker forsegling i høyhastighets samlebånd.

Vi produserte disse flertrinns pinnene ved hjelp av høypresisjon sveitsiske CNC-dreiemaskiner, og opprettholder nøyaktig rilledybde og overflatefinish for optimal tetting. 100 % optisk inspeksjon ble utført før pakking.

Nøkkelfunksjoner og fordeler

Jord til ±0,002 mm for sann posisjonering

Endelige diametre er senterløs slipt til ±0,002 mm med en overflatefinish på Ra 0,2–0,4μm. Dette er ikke en "nær nok" toleranse – CNC-bearbeiding industrielle pluggstifter er toleransen som gjør monteringer repeterbare, inventar nøyaktige og konsistente produkter.

Herdet til HRC 60+ for lang levetid

Lagerstålstifter er gjennomherdet til HRC 60–64, noe som gir dem hardheten til å overleve gjentatt innsetting og fjerning uten å risse. En herdet plugg varer lenger enn en myk en med en størrelsesorden.

Avfasede ender, rene kanter

Begge ender er avfaset (vanligvis 1,5×45°) og avgradet, slik at pinnene starter rent i hullene uten barberingsmateriale eller skade hullmunningen. Ingen grader, ingen riper, ingen avviste sammenstillinger.

Retthet du kan stole på

Lengde-til-diameter-forhold holdes rett innenfor 0,01 mm per 50 mm. En bøyd dyvelpinne ikke bare klarer å finne - den skader det opprømte hullet ved innsetting. Vi måler retthet på hver produksjonsbatch.

Tett diametergruppering for blandede passformer

Pinner er sortert i grupper med tett diameter slik at en boks med pinner gir jevnt passtrykk. Ikke mer "denne glir, at man trenger en hammer" på samlebåndet ditt.

Produktspesifikasjoner

Produksjonsprosess

CNC-bearbeiding industriell dyvelpinneproduksjon starter med kaldtrukket eller slipt stanglager. Stengene er senterløse slipt til nesten endelig diameter, kuttet i lengde, avfaset og avgradet. For herdede pinner blir de deretter varmebehandlet og ferdigslipt til den endelige toleransen - to-trinns sliping er det som holder den ferdige pinnen perfekt rund og rett.

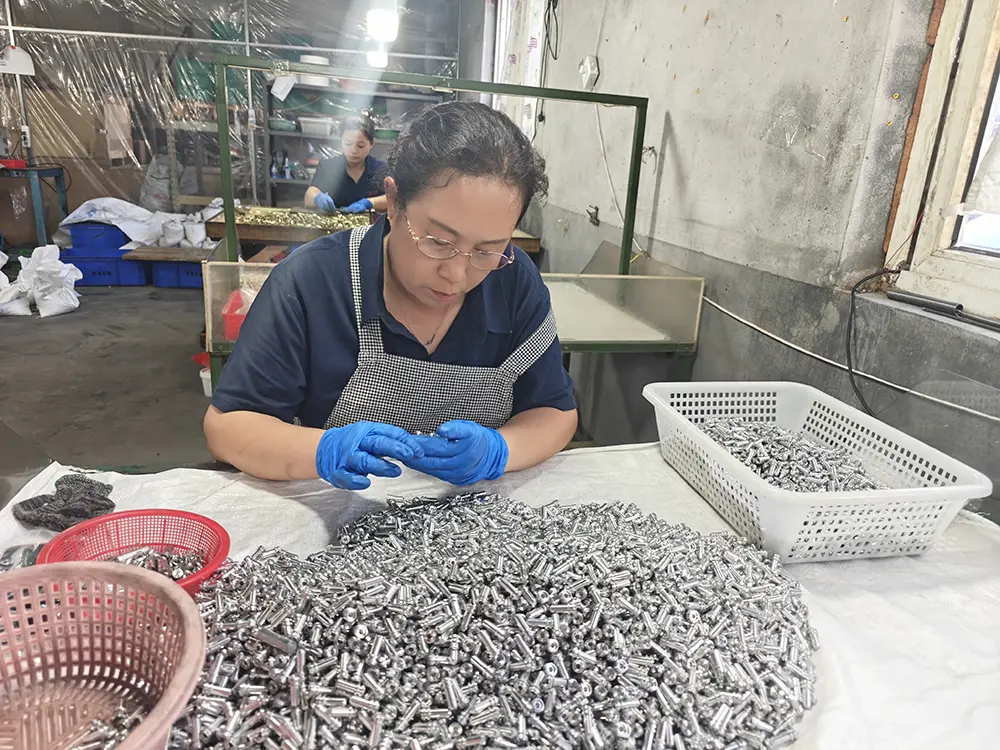

Endelig inspeksjon dekker diameter (med mikrometer og luftmåler), hardhet (Rockwell-testing), retthet og overflatefinish. Pinner er gruppert etter diameter og pakket i oljet, rustbeskyttet emballasje. Batch-sertifikater følger med hver bestilling.

Tidslinje for produksjon

Standard leveringstid: 10–15 dager for standardstørrelser; 15–18 dager med herding og sliping.

Dag 1–3: Ordrebekreftelse og materialvalg

Dag 4–8: Stangsliping, kutting, avfasing

Dag 9–12: Varmebehandling og ferdigsliping (hvis spesifisert)

Dag 13–14: Befaring, gruppering, pakking

Dag 15: Utsendelse fra Qingdao

Hvorfor velge Tuoyuan Metal

Mikronnivåkapasitet, industrielle volumer

Med 10+ år i presisjonsmaskinering, 20 CNC dreiebenker og 100 millioner deler årlig kapasitet, kan Tuoyuan Metal levere CNC maskinering industrielle pluggstifter i volumer av bilkvalitet med toleranser i laboratoriekvalitet. Vi har sendt partier på 2,5 millioner deler til under 15 PPM defektrater.

Nord-Amerikas pålitelige leverandør

60 % av produksjonen vår går til nordamerikanske kunder, med 95 % gjentatte kjøp. Hvis dyvelpinnene våre ikke lokaliserte deler riktig, ville ikke disse kundene bestille på nytt – hvert kvartal, i årevis.

Full sporbarhet

Materialfabrikksertifikater, varmebehandlingsjournaler og inspeksjonsrapporter arkiveres per batch. Full sporbarhet fra barlagerparti til ferdig stift.

Raske prøver og tilbud

Prøvebestillinger sendes innen 3–5 dager. Sitater innen 24 timer. Kvalitetsproblemer svarte innen 48 timer. Dette er vår standard, ikke vårt løfte.

Emballasje og frakt

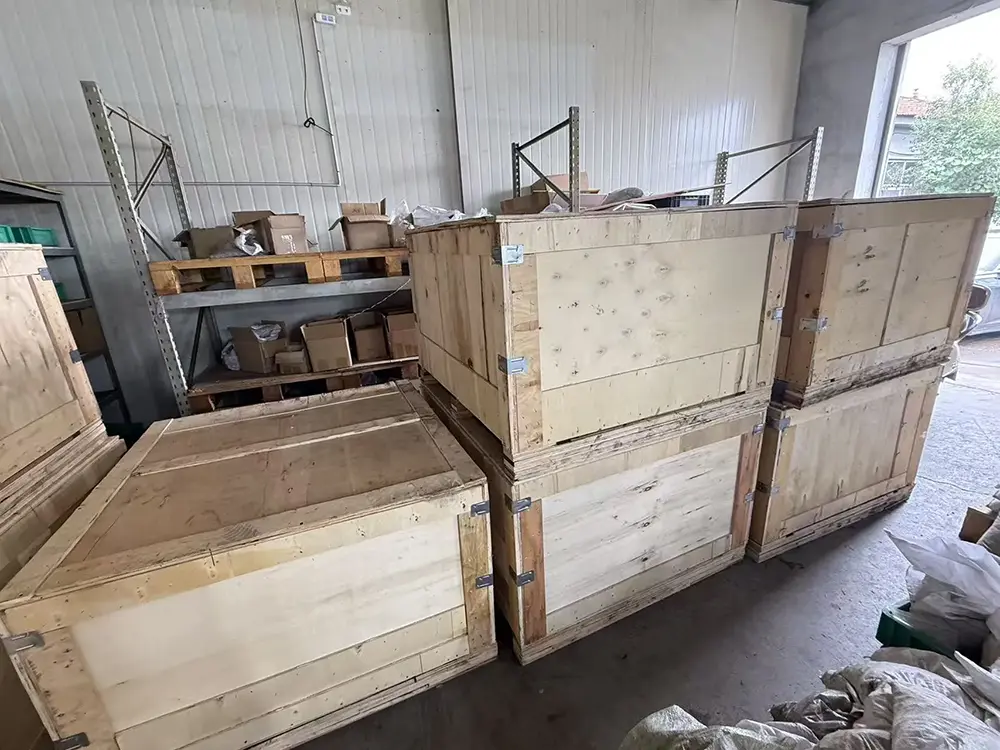

Pinner er oljet eller belagt, pakket i polyposer med rusthemmer, og sendes i kartonger eller trehus. Express (DHL/FedEx/UPS) for små bestillinger, sjøfrakt fra Qingdao Port for bulk. Dokumentasjon: Kommersiell faktura, pakkeliste, fraktbrev, opprinnelsessertifikat, materialprøvesertifikat. Kontakt eksportteamet vårt for CNC-maskinering av industrielle pluggstifter, bulkbestillinger eller et tilbud.

FAQ

Spørsmål 1: Hvilken toleranse holder dyvelpinnene dine?

A1: Standard bakketoleranse er ±0,002 mm på diameter, med overflatefinish Ra 0,2–0,4μm. Tilgjengelige passformklasser: m6 press-fit, h6/h7 slip-fit.

Q2: Hva er forskjellen mellom m6 og h6 fit pins?

A2: m6-stifter er litt overdimensjonerte for montering med presspasning, de låser seg i rømmede hull og krever en avtrekker for å fjernes. h6/h7 pinner er slip-fit ​​for sammenstillinger som må demonteres regelmessig. Fortell oss din søknad, så anbefaler vi riktig klasse.

Q3: Tilbyr du herdede rustfrie pinner?

A3: Ja — nedbørsherdende rustfritt kan herdes til HRC 38–44 med utmerket korrosjonsbestandighet. For mat eller sjøplikt er dette det riktige valget.

Q4: Kan du lage pinner med egendefinert lengde eller tilpasset avfasing?

A4: Ja. Vi kutter tilpassede lengder, tilpassede avfasninger, koniske piloter og spor per tegning. MOQ for tilpassede pinner er lav - prøver er velkomne.

Q5: Hvordan forhindrer du rust på pinner i lagring?

A5: Pinner er oljet og pakket med dampfase-korrosjonshemmende papir. For oversjøisk sjøfrakt bruker vi VCI-emballasje for å garantere rustfri ankomst.
